주변 건축적 맥락과 관련하여 기능성과 미학을 결합할 수 있는 상징적이고 시대를 초월한 건물입니다.

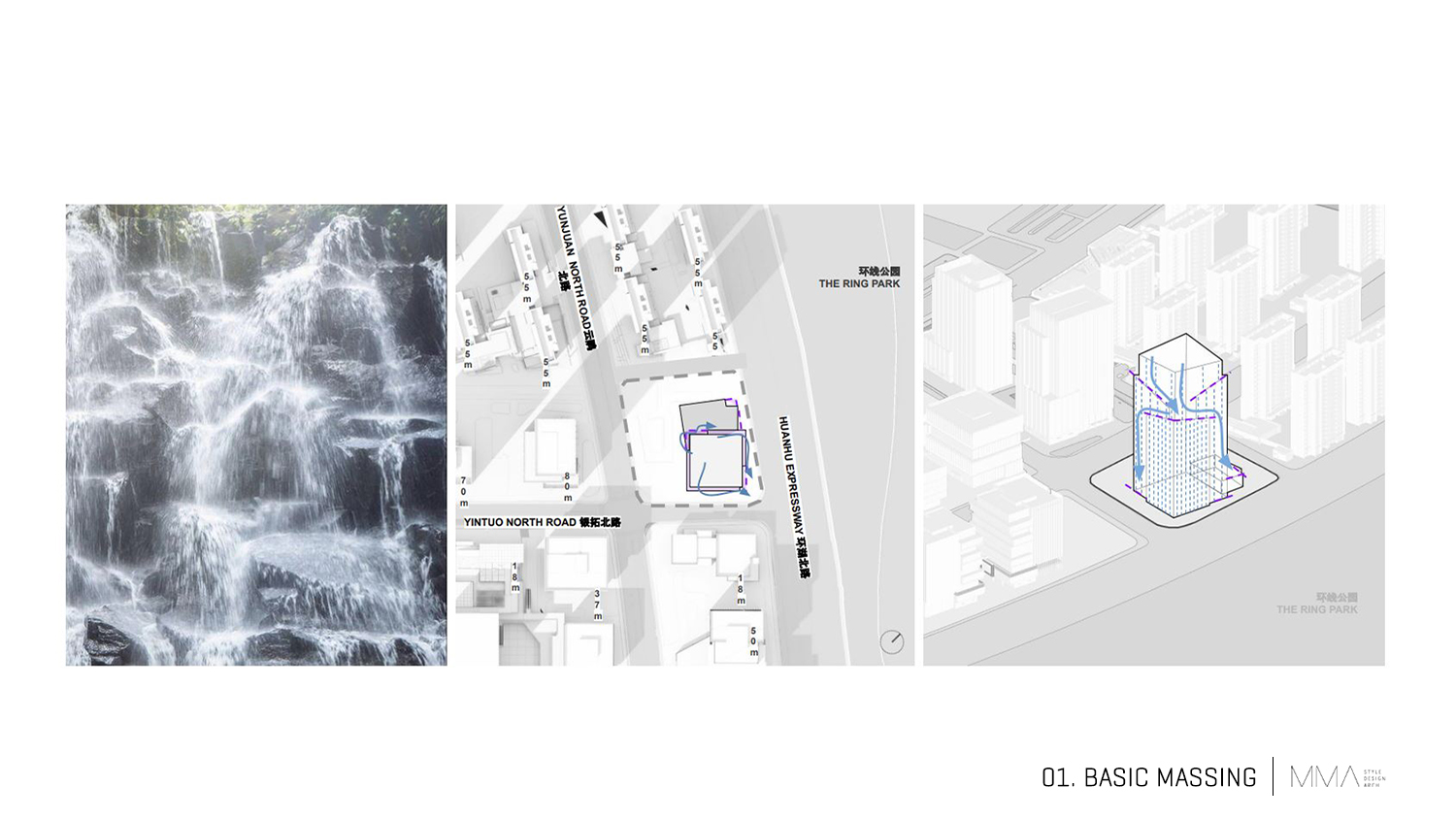

이 프로젝트의 주된 영감은 폭포의 유려한 흐름에서 영감을 얻어 볼륨의 조화를 탐구하고자 하는 열망에 있습니다. 그림 같은 디수이 호수와 인접하여 물과 밀접한 관계를 맺은 것이 설계의 모든 단계를 이끌었습니다.

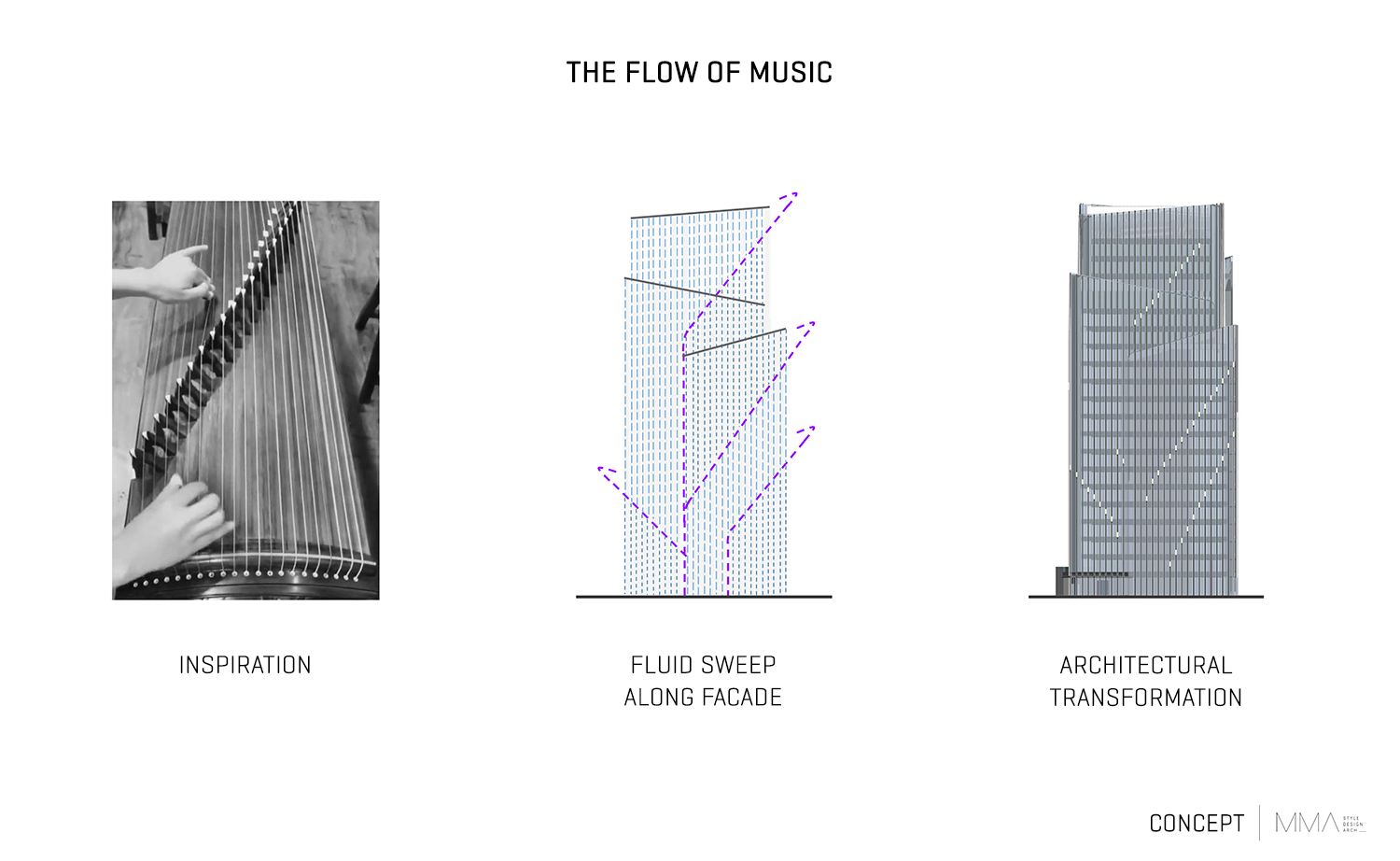

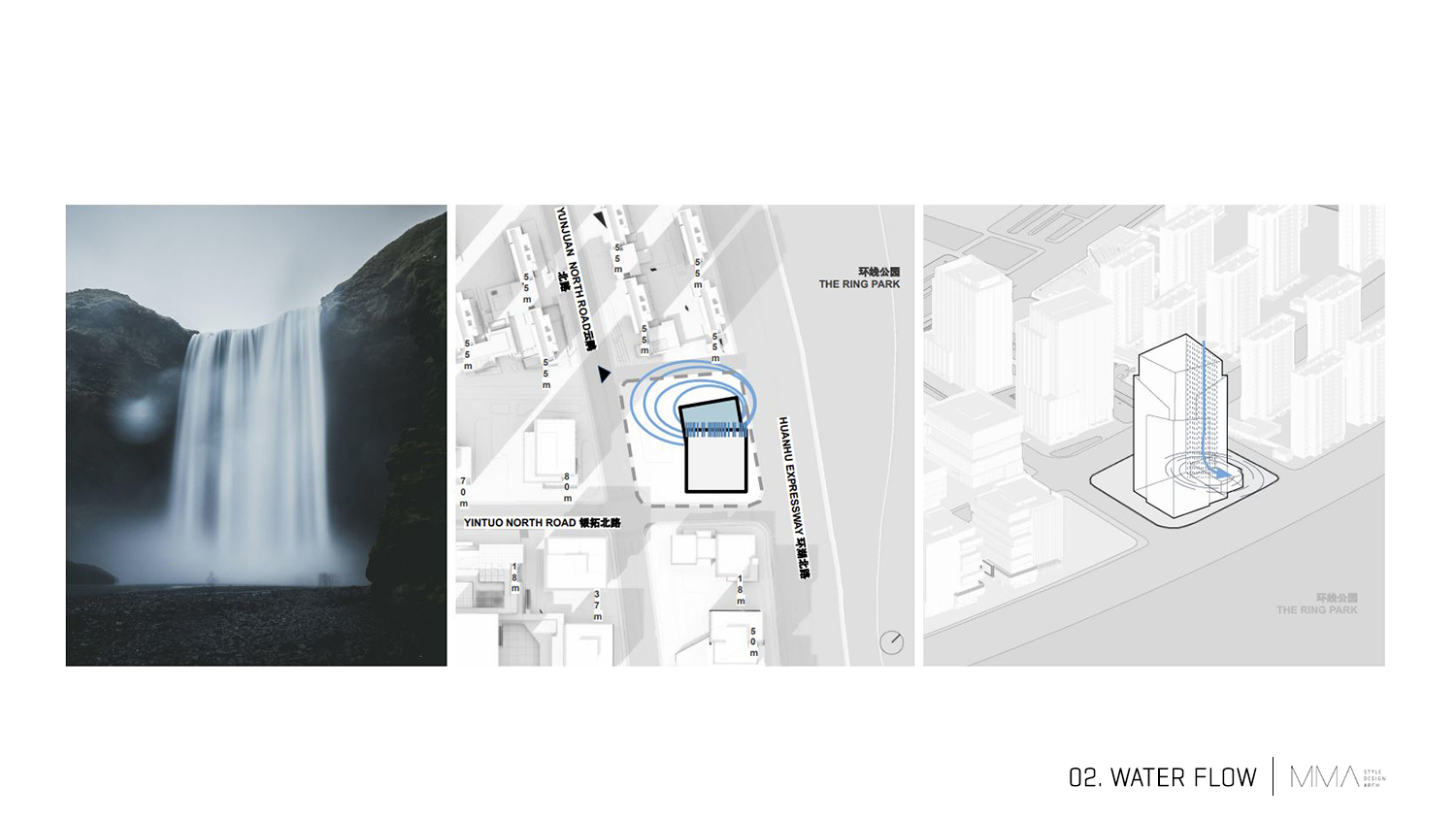

물이 산에서 힘차게 솟구치다가 갑자기 온 힘을 다해 내려오는 것처럼, 워터폴 타워의 겹쳐진 파사드와 다양한 두께의 수직 요소는 동일한 수직적 움직임을 떠올리게 합니다. 다른 볼륨을 가진 연단은 강바닥의 바닥을 형성하는 바위에 물이 부서지는 모습을 떠올리게 합니다. 물이라는 주제와 파사드 사이의 대화를 연구하는 동안 우리는 전형적인 중국 악기인 류트의 현 구조에 접근했습니다. 우리 타워의 파사드는 현이 요소의 움직임을 정의하는 악기처럼 취급될 수 있습니다. 그래서 거문고와 유사하게 물의 흐름처럼 '음악의 흐름'이라는 이름을 붙였습니다.
APPROACH OF AN ITALIAN STUDIO DESIGNING FOR SHANGHAI
중국 시장을 위해 설계된 프로젝트를 전담하는 MMA 프로젝트 스튜디오는 고객 담당자와 소통하는 접근 방식을 채택하고 있습니다. 프로젝트는 클라이언트가 참여하는 프레젠테이션을 통해 창의적인 단계로 나뉘며, 디자인 진행 상황을 지속적으로 업데이트합니다. 특히 100m 타워 플롯 25-6의 경우, 스튜디오는 건축 컨설팅 서비스를 제공했습니다.
CUSTOMER REQUIREMENTS

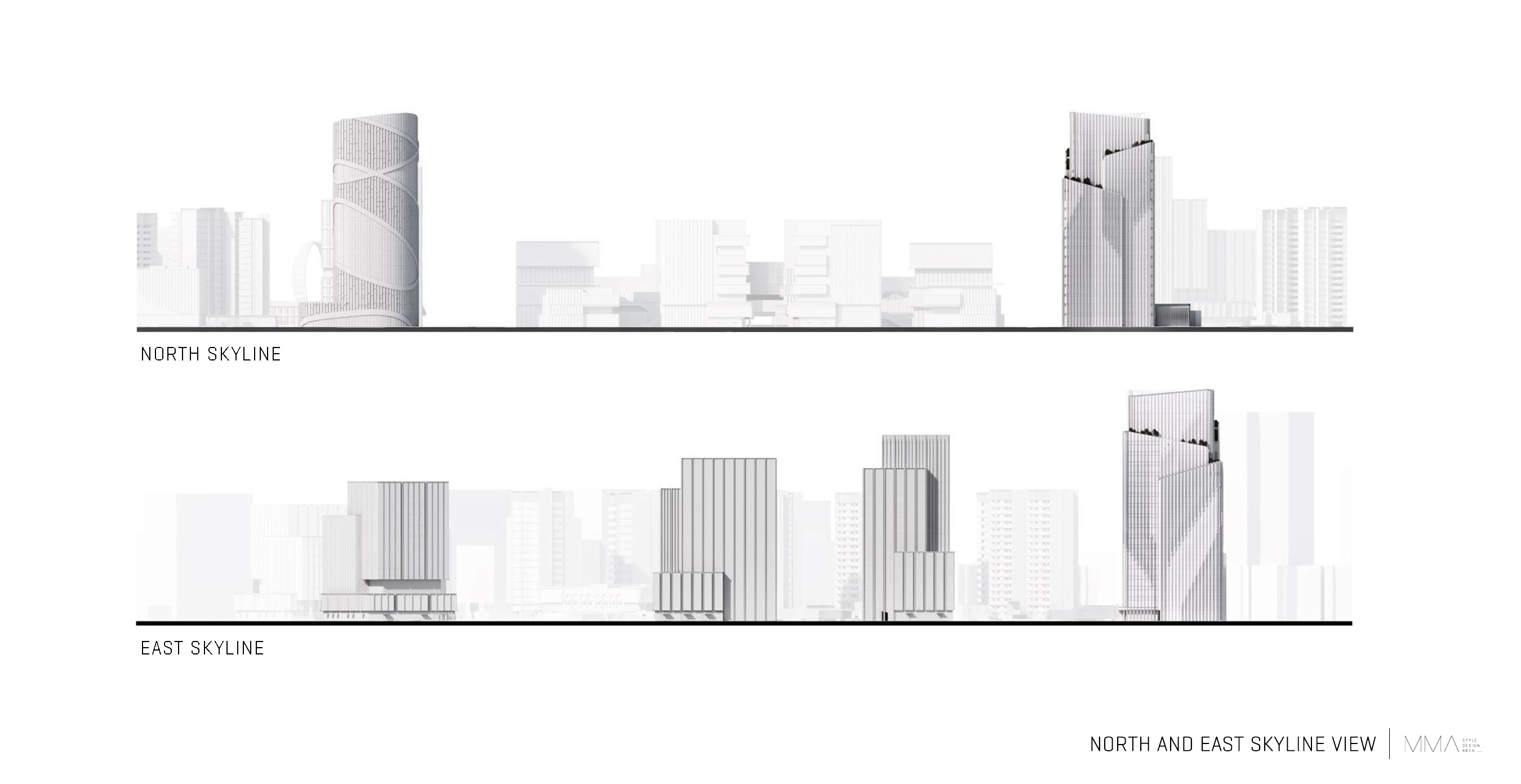

중국 시장에서는 잘 정의된 동기와 의미로 각 프로젝트에 강력한 내러티브 가치를 부여하는 것이 필수적입니다. 100m 타워 플롯 25-6 프로젝트의 경우, 클라이언트의 요청은 두 가지 주요 결과 목표에 초점을 맞추고 있습니다: 첫 번째는 절제된 세련미가 특징인 상징적이고 우아한 건물을 만드는 것입니다. 두 번째는 기존 디자인 컨텍스트에 조화롭게 통합되는 구조를 설계하여 Libeskind 스튜디오가 설계한 동급의 중요한 타워와 대화할 수 있는 상징적인 특성을 유지하는 것이었습니다.
URBAN CONTEXT

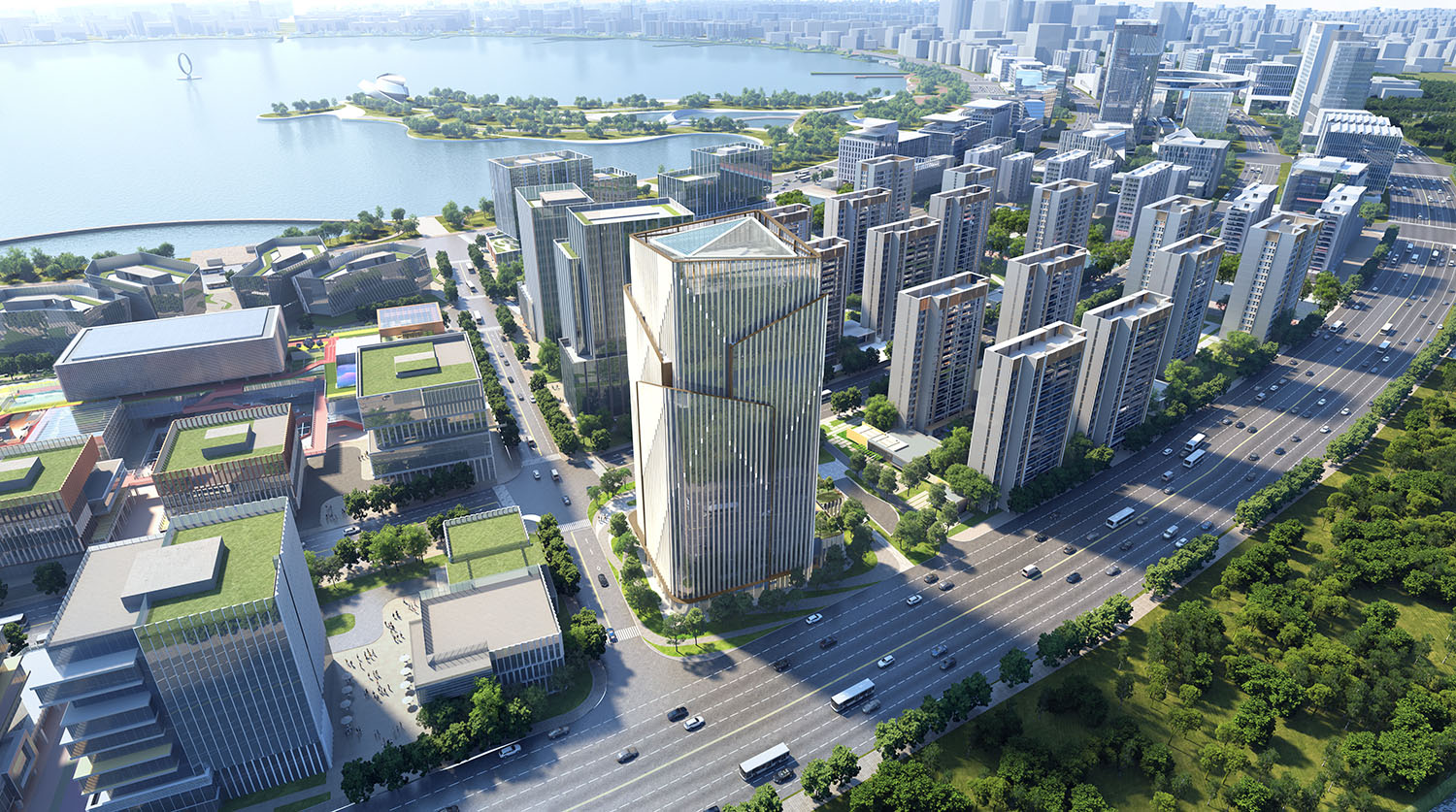

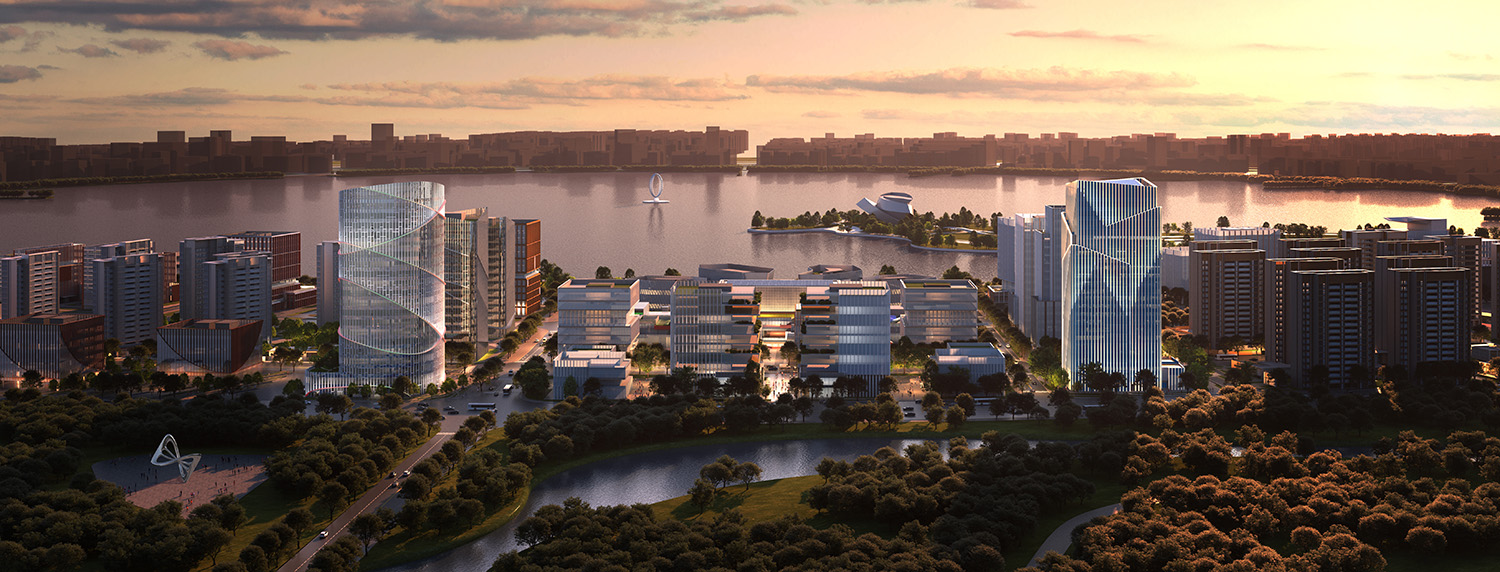

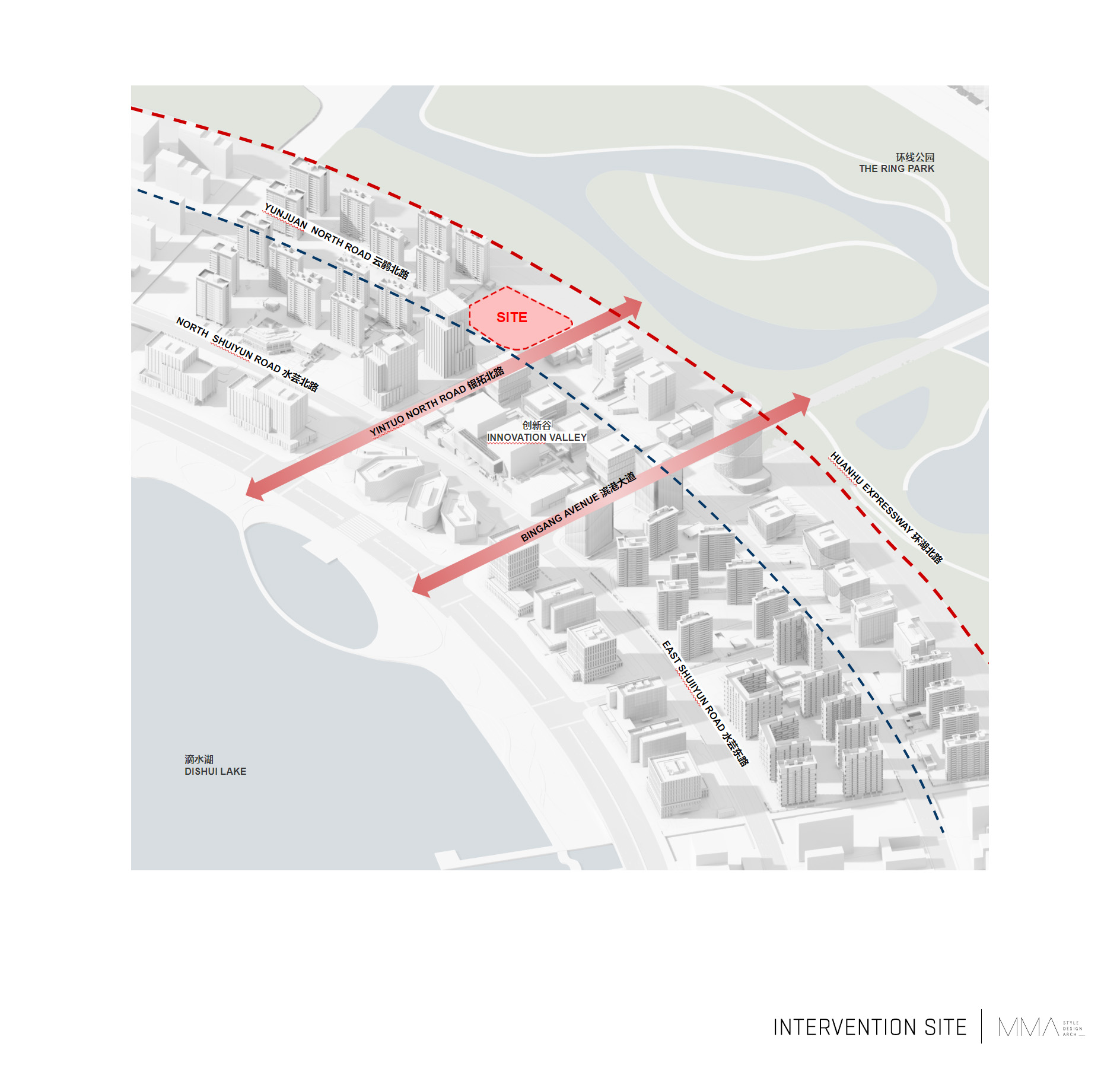

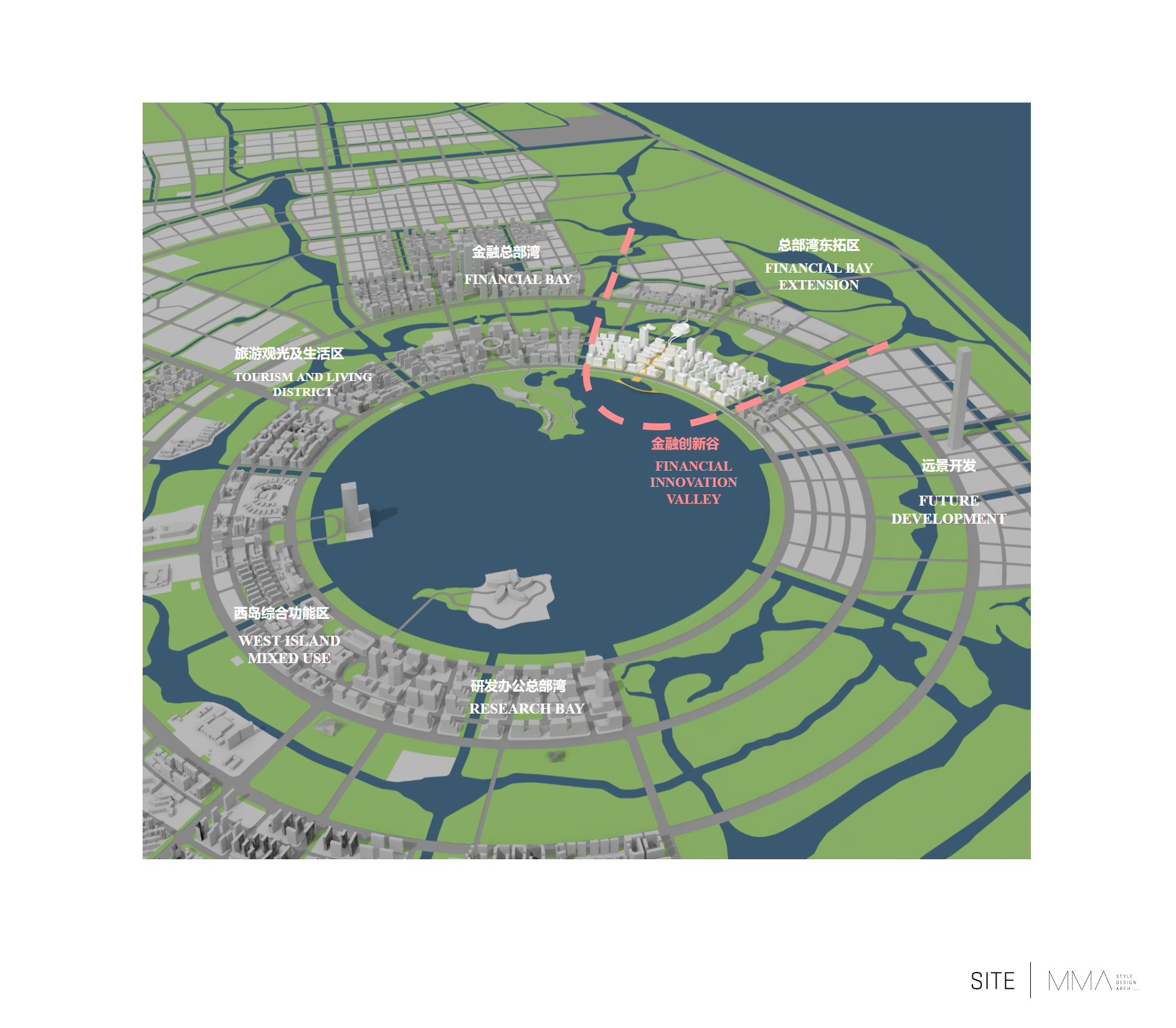

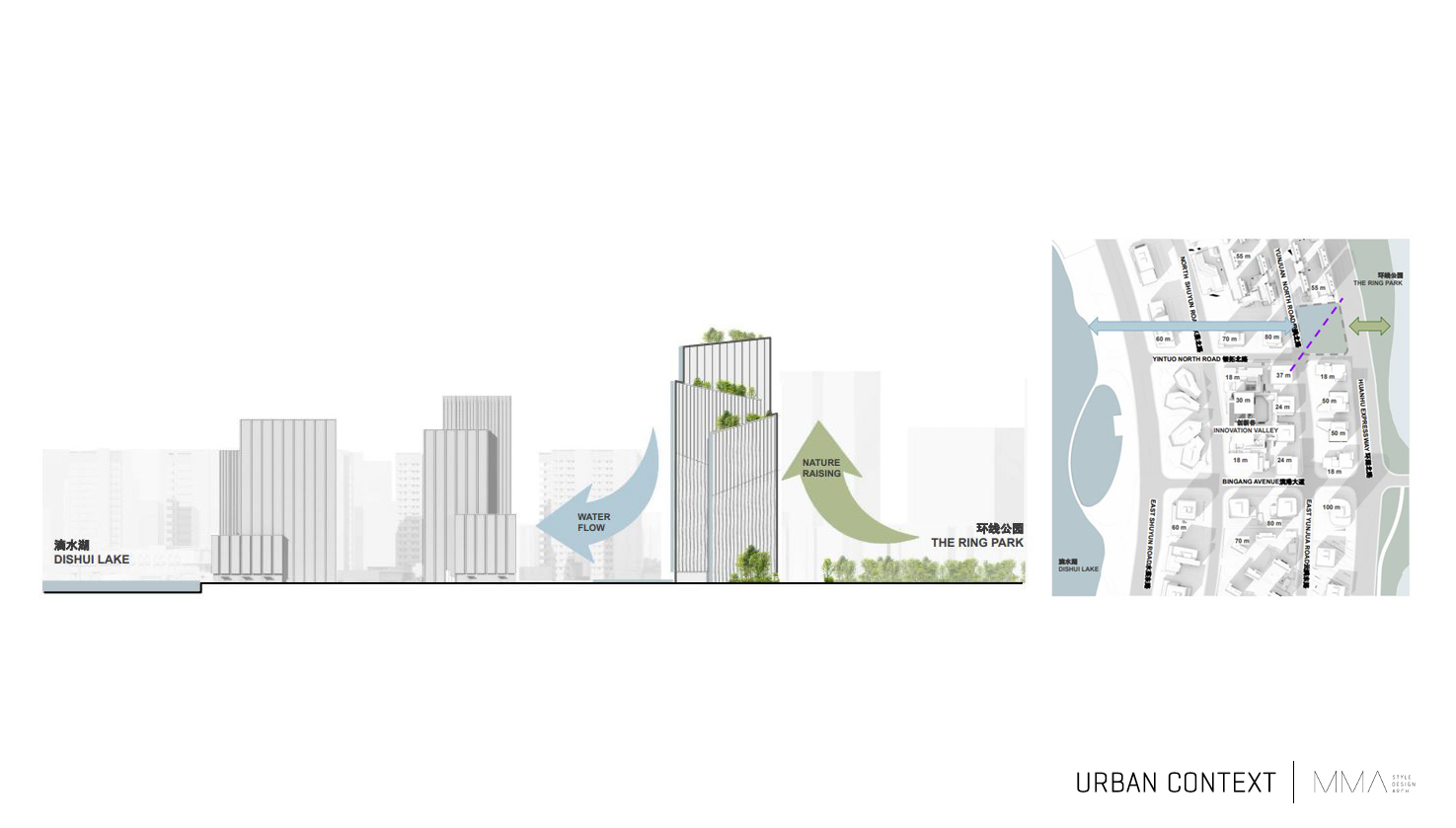

상하이 남쪽 항저우만, 양쯔강과 첸탕강 사이의 반도 남부에 있는 인공 디수이호 주변에는 동심원으로 나뉘어 각 지역마다 고유한 기능을 가진 순환형 도시 개발 도시인 링강신구가 있습니다. 워터폴 타워는 사무실과 컨벤션 센터 전용 구역인 파이낸셜 베이에 들어설 수 있도록 설계되었습니다.
THE TOWER

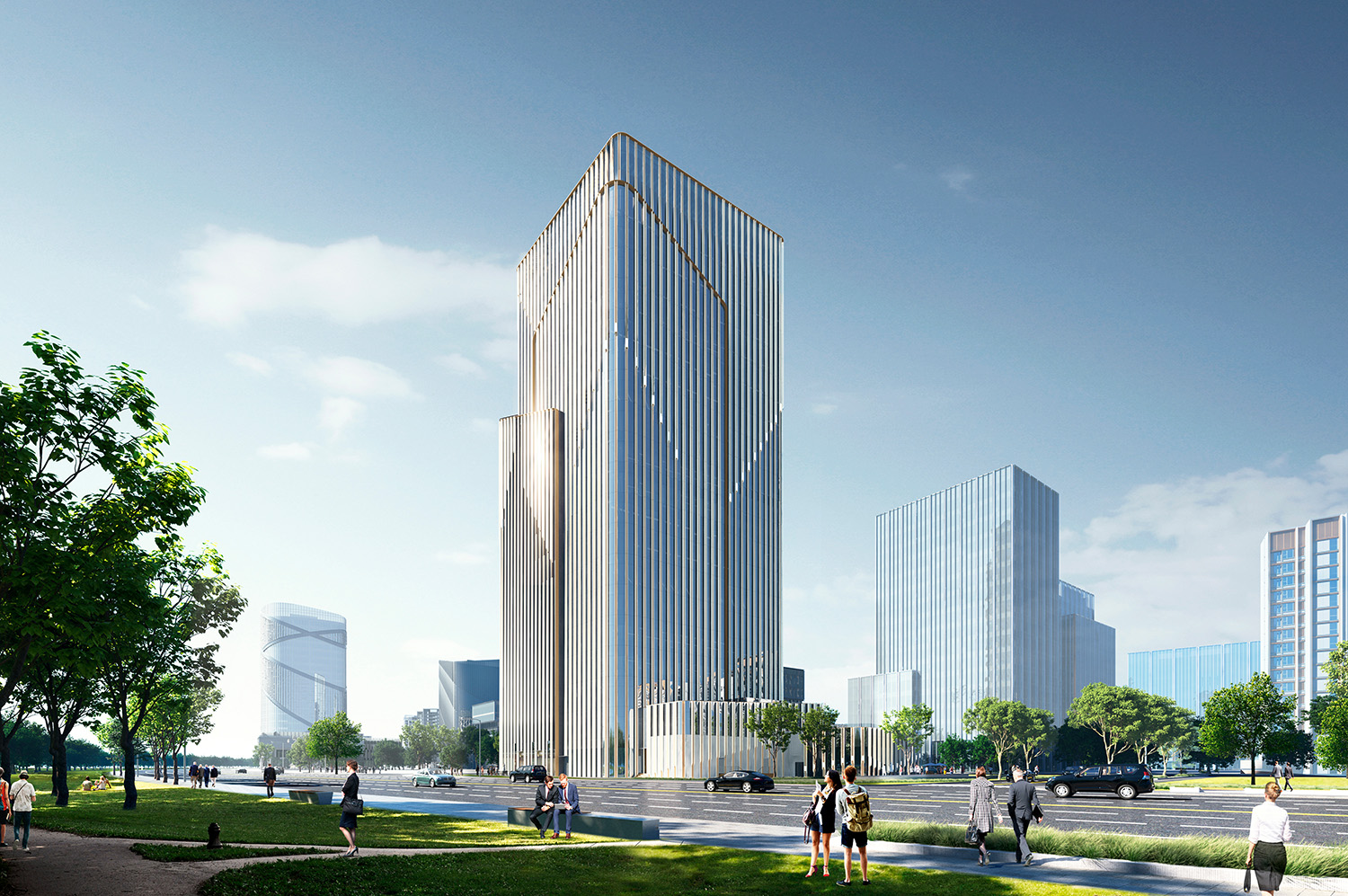

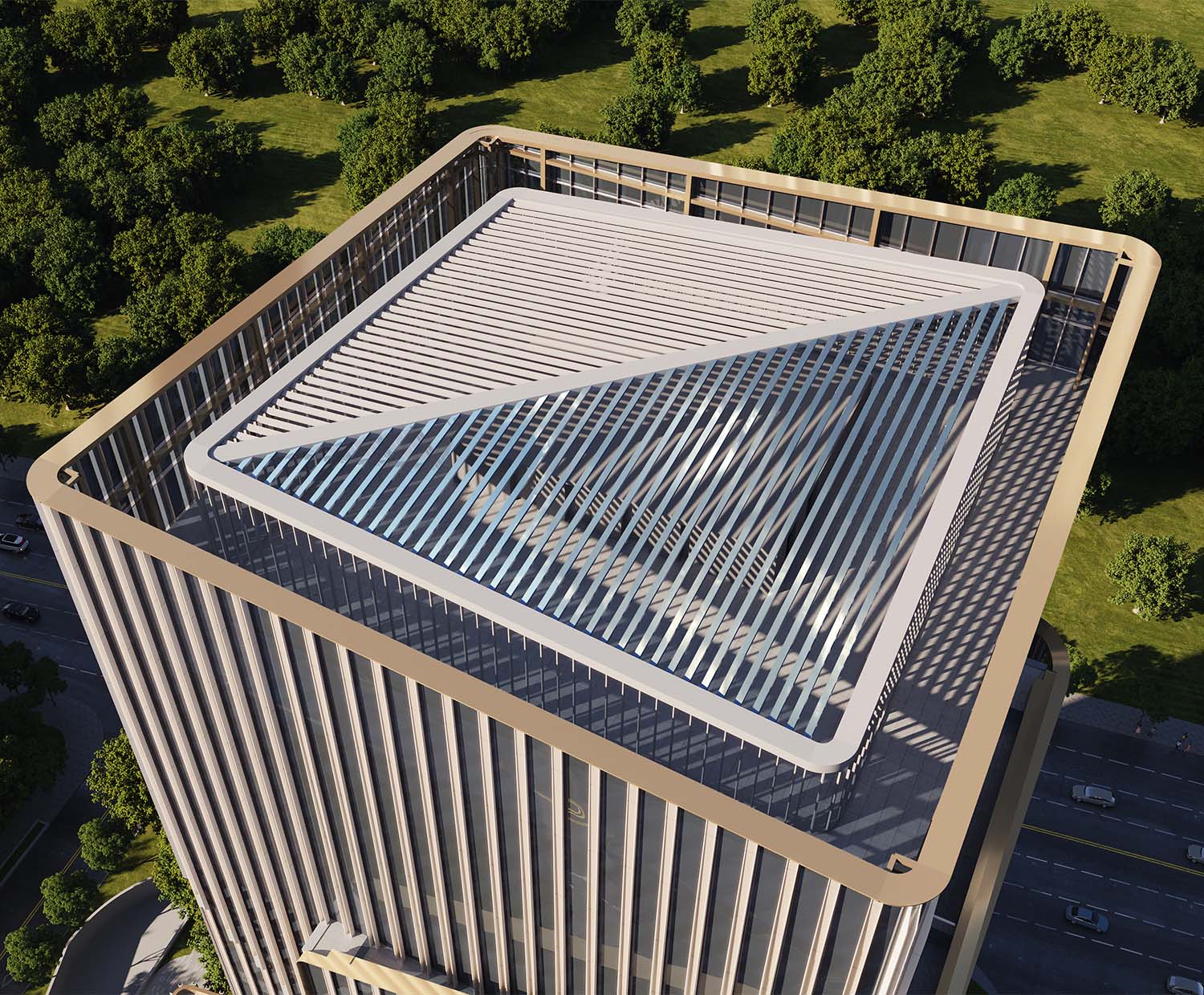

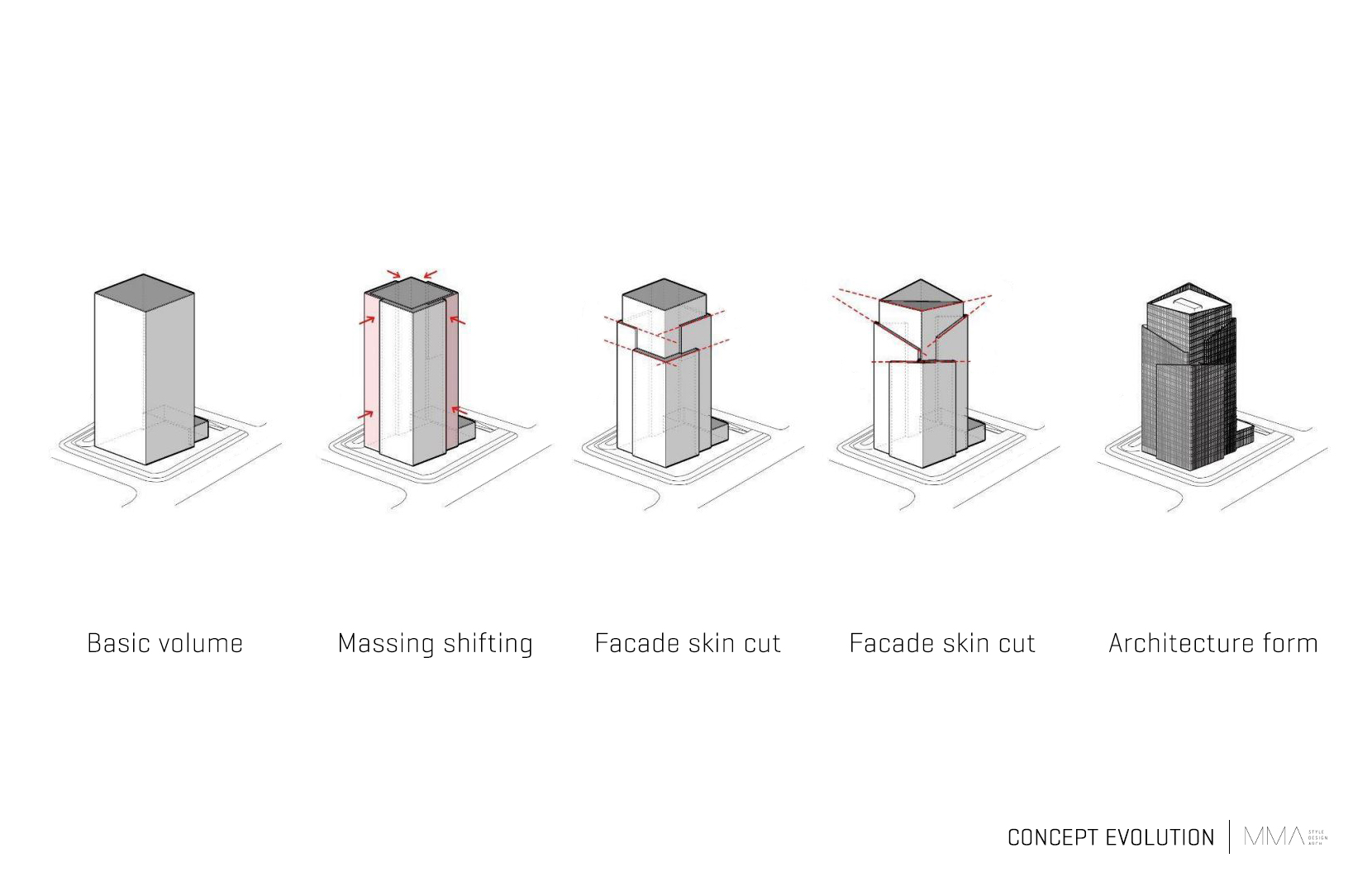

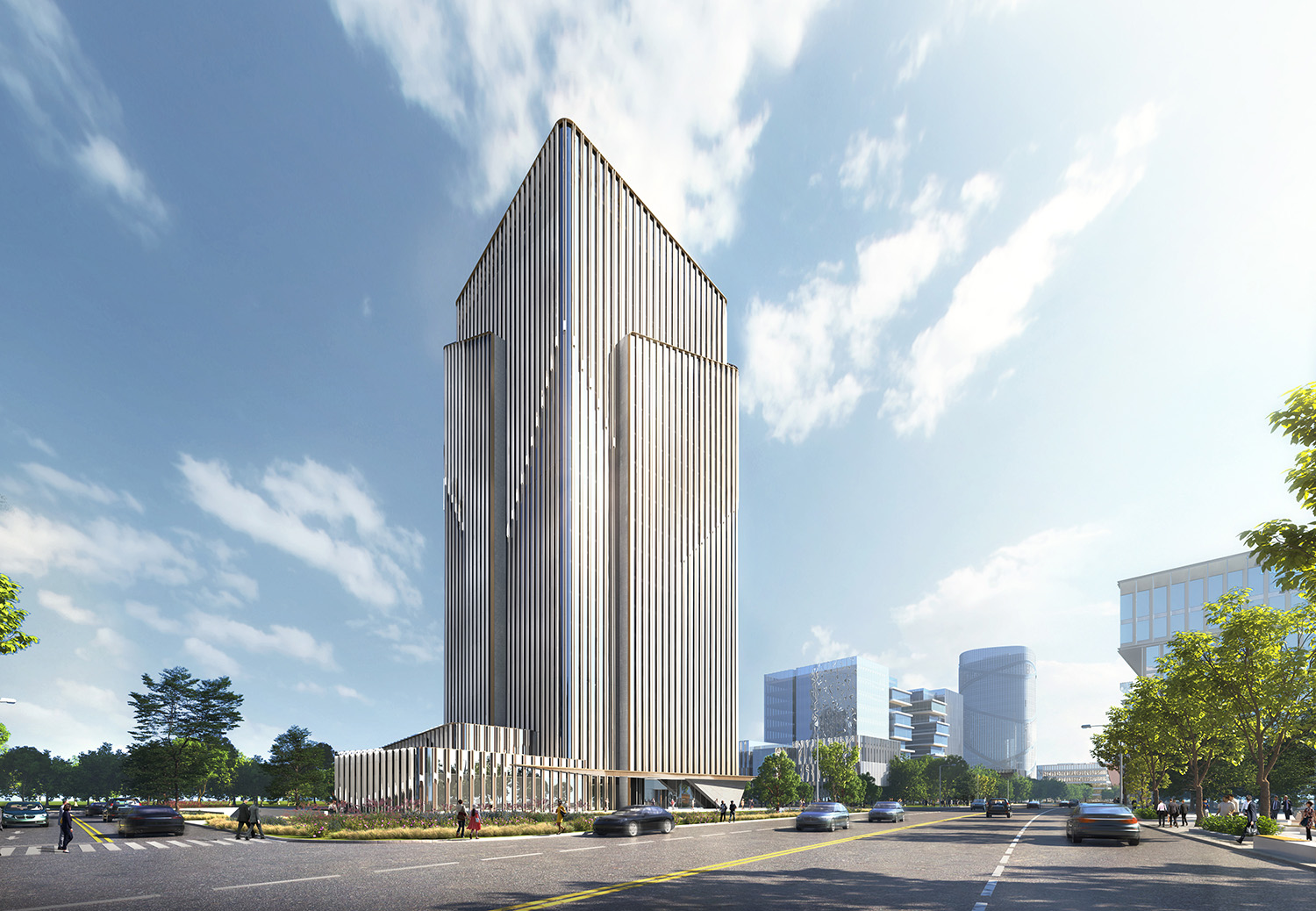

타워의 주된 문체적 특징은 주변에서 영감을 받고 건물 구조의 영향을 받은 곡선의 조화로운 상호작용으로 표현됩니다. 타워는 총 높이 100m에 달하는 지상 20층으로 구성되어 있으며 지하 1층은 주차장 전용입니다. 1층에는 수많은 상점과 바와 함께 두 배 높이의 로비와 회의 및 이벤트 전용 다기능 공간이 있으며, 다양한 야외 공간이 있는 레스토랑은 녹지가 내려다보이는 아래 광장과 통합되어 있습니다. 나머지 층은 사무실 전용으로 지정되어 있습니다. 볼륨의 관점에서 볼 때 연단을 구성하는 요소들은 타워에서 분리되어 스스로 약간 회전하면서 다른 레벨에 위치하는 것처럼 보입니다. 이러한 볼륨의 부드러운 형태는 물의 흐름에 의해 만들어진 강 돌의 둥근 모양을 연상시킵니다. 한편 연단에서 시작되는 동심원 곡선 시스템은 녹지와 광장의 디자인을 정의합니다. 지붕은 타워의 대각선 프로파일과 조화롭게 조화를 이루는 케이지로 설계되어 태양열 패널을위한 기계 및 숙박 시설을 완벽하게 커버합니다. “다섯 번째 파사드”를 강조하는 선택은 이례적으로 보일 수 있지만 도시지도를 참조 할 때 위에서 본 전망이 첫인상이라는 점을 고려하면 정당화됩니다. 지붕 루버는 타워의 경사를 따라 움직이며 흥미로운 시각적 측면에 기여합니다.
FACADE

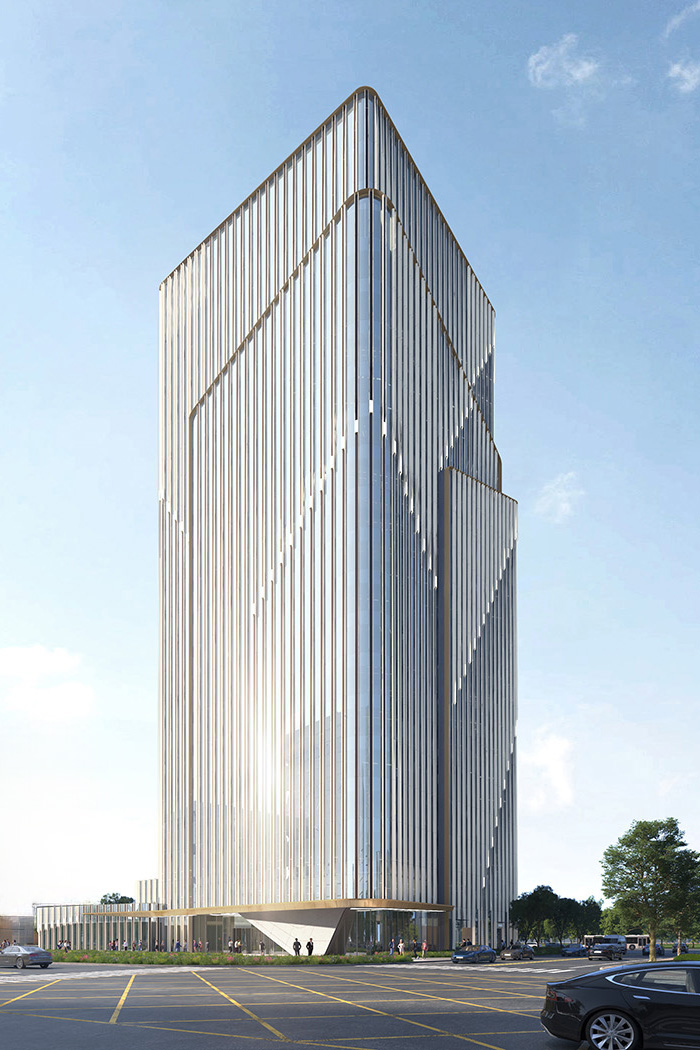

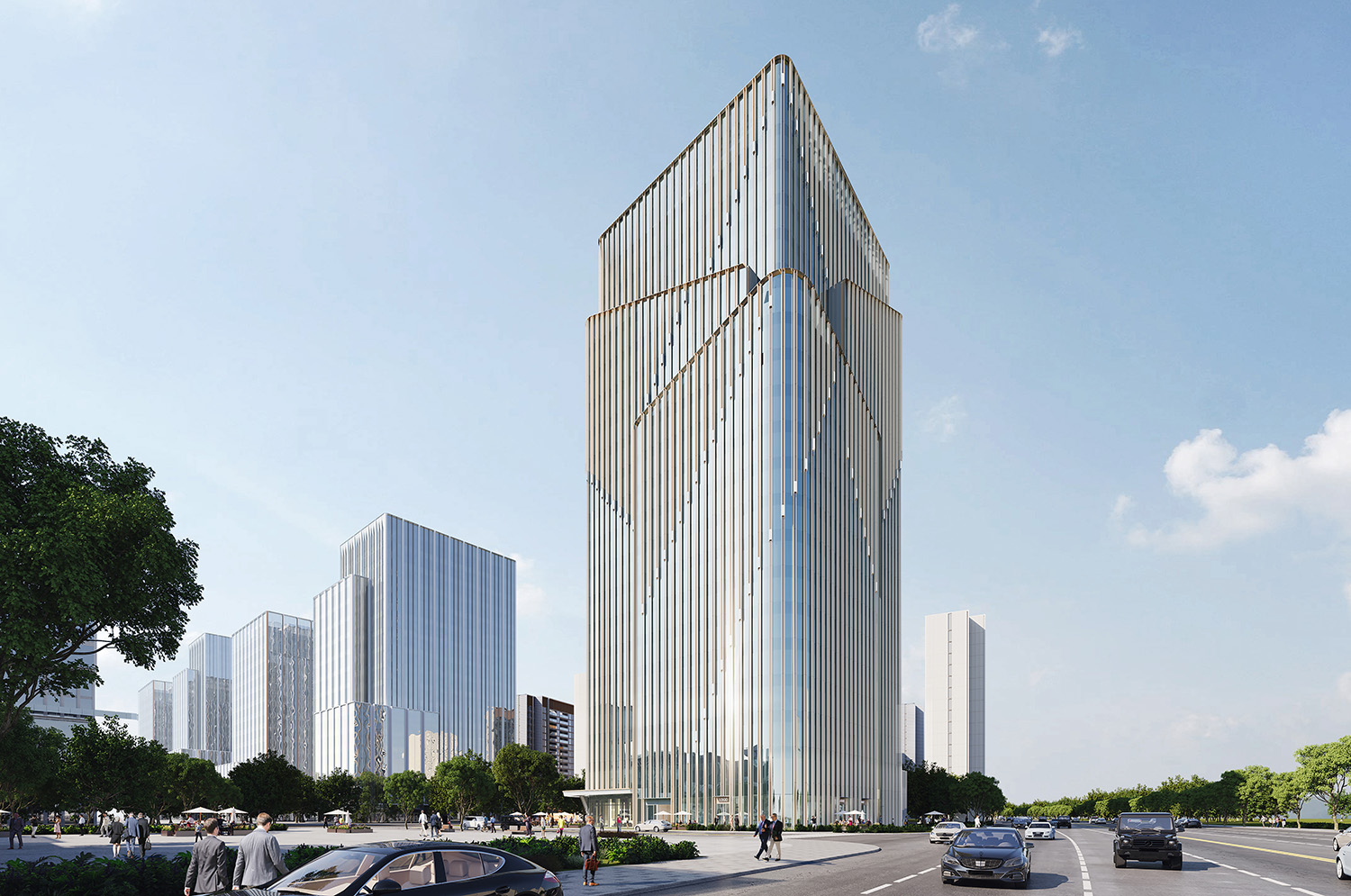

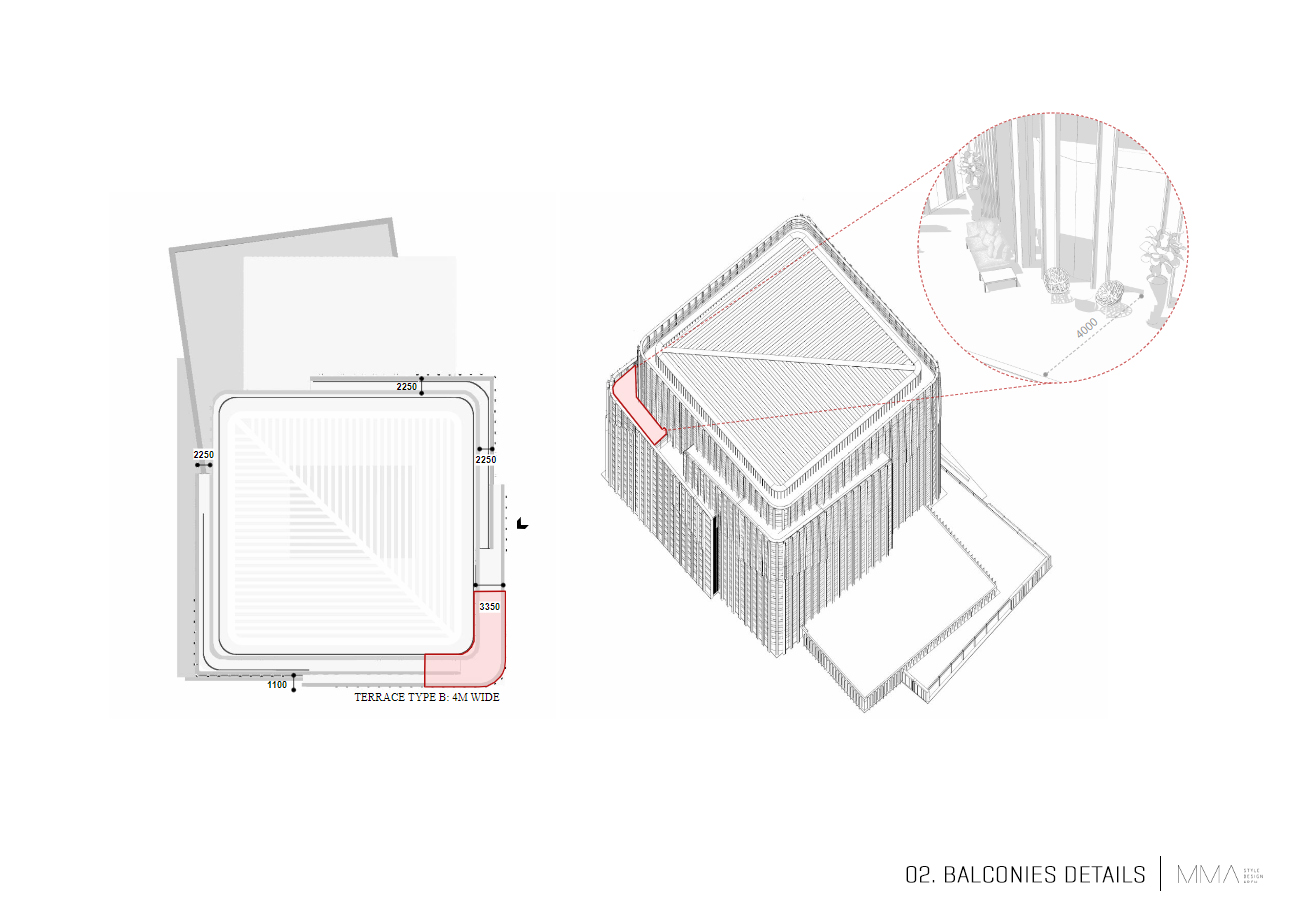

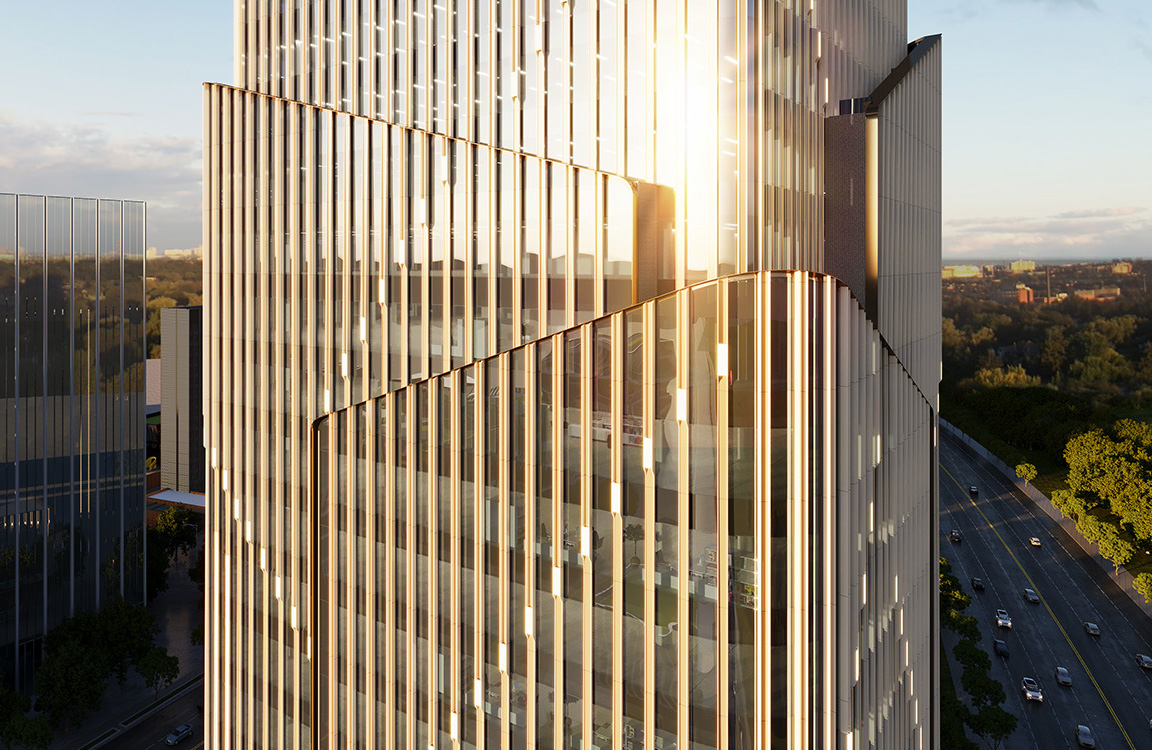

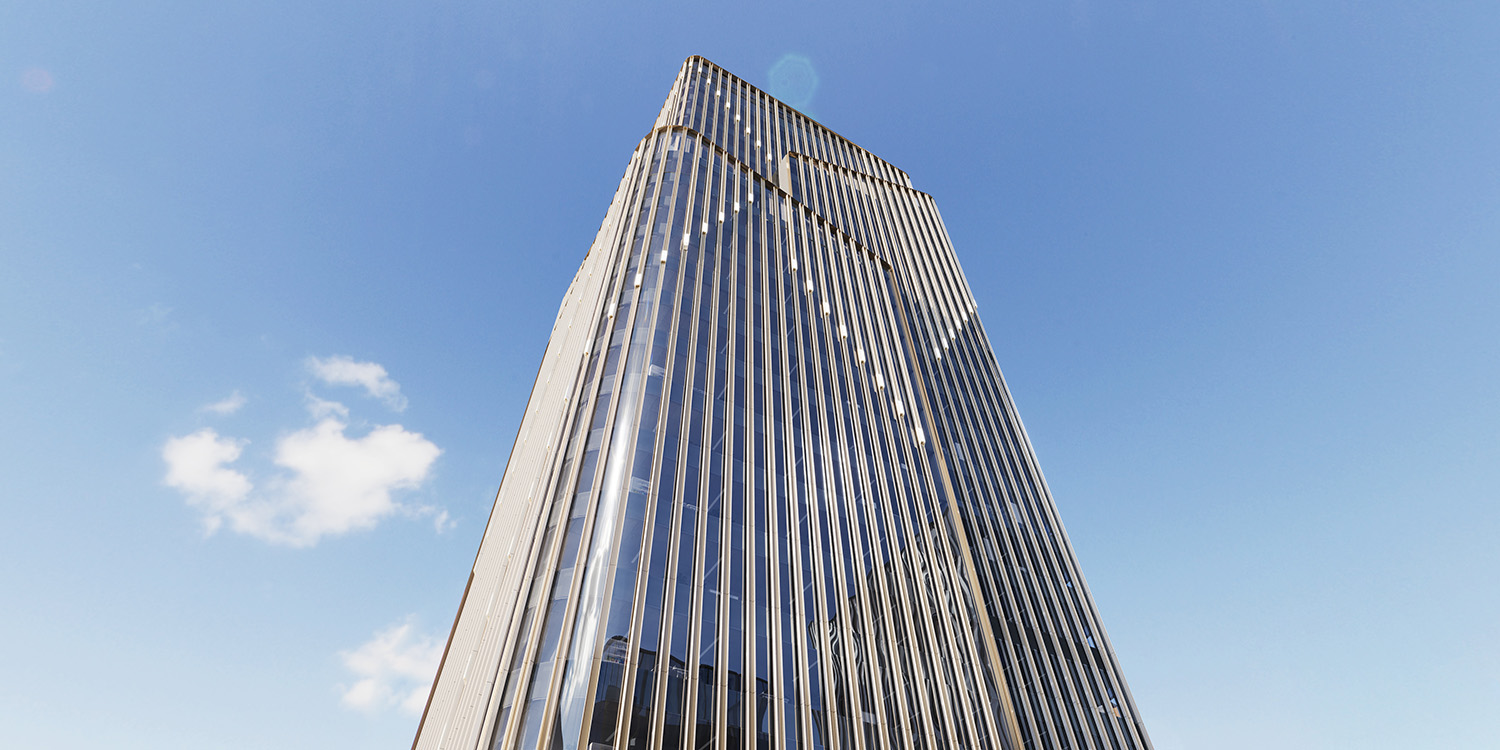

외관의 역동성은 수직 요소의 두께 변화에서 비롯되며, 테라스를 위한 열린 공간을 만드는 적용 및 겹쳐진 시트로 생각됩니다. 수직 요소는 빛에 따라 건물 외관에 다양한 시각적 효과를 연출합니다. 이러한 특성은 야간 시간대에 외관을 비추도록 설계된 맞춤형 발광 요소로 인해 더욱 증폭됩니다. 이 이중 기능은 캐스케이드의 아이디어를 완전히 구현하여 구조를 따라 부드럽게 내려오는 유동적이고 조화로운 움직임을 불러일으키기 때문에 매우 중요합니다. 이 이중 기능은 구조물을 따라 부드럽게 내려오는 부드럽고 조화로운 움직임을 연상시키는 캐스케이드의 아이디어를 완전히 구현하기 때문에 매우 중요합니다.
Canopy

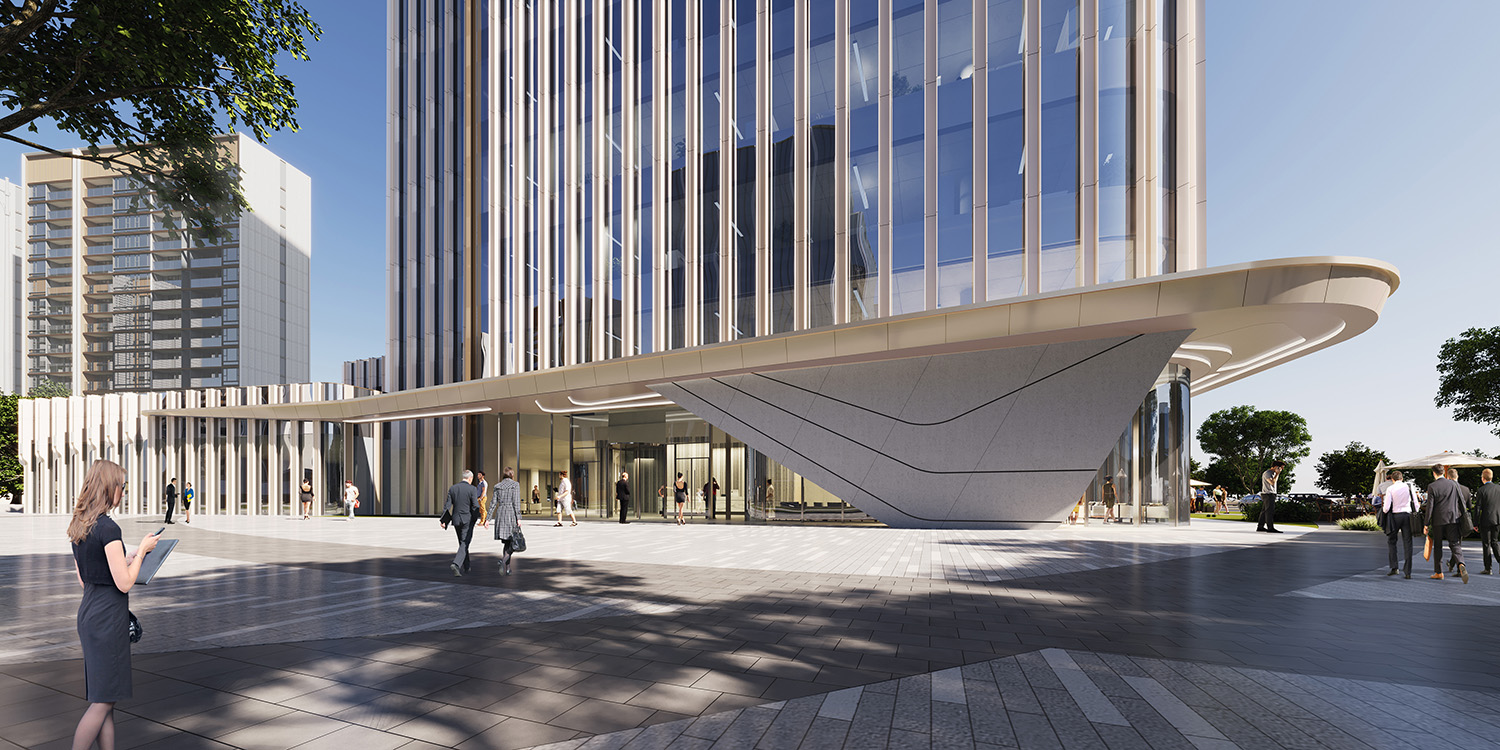

“캐노피”는 방문객을 환영하는 웅장한 입구 요소로 구성됩니다. 6미터 높이의 이 조형물은 에너지 효율이 뛰어나고 다양한 모양으로 성형할 수 있는 것으로 알려진 아방가르드 소재인 UHPC(초고성능 콘크리트)로 제작되었습니다. 이 조형 요소는 방문객의 시선을 입구로 유도할 뿐만 아니라 전체적인 구조적 안정성을 제공하는 데도 중요한 역할을 합니다.
Lighting

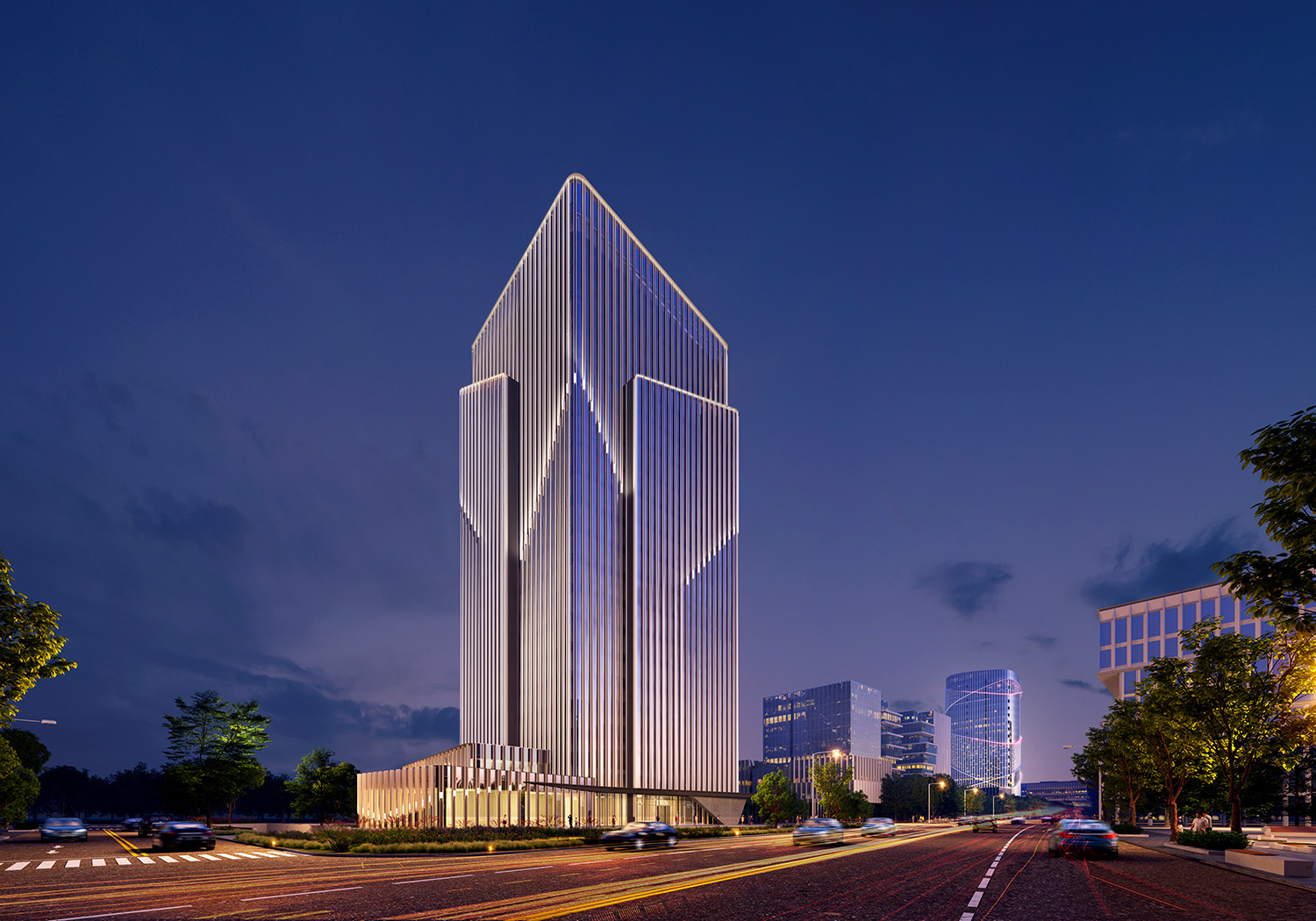

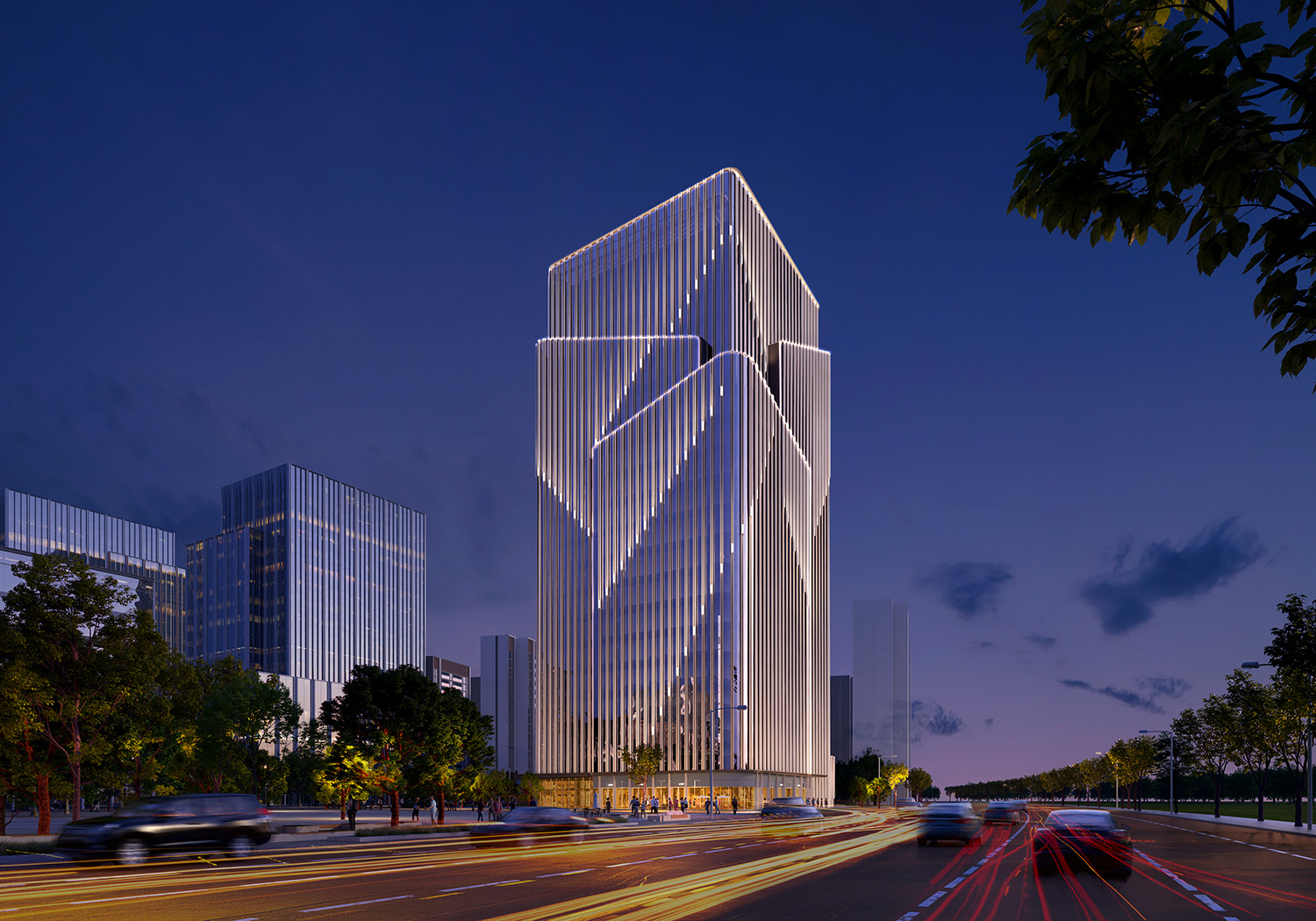

조명 유형에 대한 자세한 연구를 통해 파사드의 '간판'에 대한 비전을 실현할 수 있습니다. LED 백라이트 베이스와 상단에 프로젝터가 있는 오팔린 유리 상자를 사용하여 원하는 디테일을 구현했습니다. 일부 요소에는 아래쪽을 향한 프로젝터가 장착되어 있어 광선이 위쪽과 아래쪽 모두를 비추어 원하는 곡률을 만들 수 있습니다. 테라스를 닫을 때는 LED 스트립을 사용하여 테라스 자체에 밑줄을 그었습니다.
Materials
외관의 역동적인 매력을 강조하기 위해 따뜻한 샴페인 색상의 알루미늄 판금을 주요 소재로 사용했습니다. 뛰어난 에너지 성능과 적응성을 인정받은 초고강도 철근 콘크리트는 이중 높이의 입구를 강조하는 조형적 요소로 활용되었습니다. 유리 파사드는 3중 초고성능 태양광 차양 유리와 맞춤형 알루미늄 차양 시스템, 맞춤형 알루미늄 수직 차양 시스템을 갖춘 수직 및 수평 멀리언을 자랑하는 '커튼월 시스템'을 활용합니다. 옥상에는 수직 흰색 알루미늄 슬레이트 시스템이 건축 앙상블을 완성합니다.
ENERGY SYSTEM
이번 작업에서 우리는 주로 에너지 측면에 특히 주의를 기울여 외관을 디자인하는 데 집중했습니다. 태양광 차양에 적합한 녹색 요소와 유리를 도입했습니다. 이러한 요소는 미적 매력을 향상시킬 뿐만 아니라 이중 기능도 수행합니다. 예를 들어, 수직 슬레이트는 빛이 건물 안으로 직접 침투하지 않도록 설계되어 열 부하와 전체 에너지 소비를 줄이는 데 도움이 됩니다.
Project technical specifications
Project name: Waterfall Tower - The flow of the music
Location: Dishui Lake Financial Bay in Lingang New Area, Shanghai
Services: Facade Design
Intended use: Retail & Offices
Operation Status: In construction
Main Architects: Diego Delfino, Isabella Mazzola
Project team: Barbara Michielutti, Eva Xu, Federica Varenna, Sara Sadeghian
Area: 33,700 sqm
