나가노현 미요타마치(御代田町)에 넨도(nendo)의 새로운 프로젝트 'culvert guesthouse'가 모습을 드러냈습니다. '암거(culvert)'는 수로를 매설할 때 쓰는 콘크리트 터널을 의미하는 단어로, '게스트하우스(guesthouse)' 앞에 이런 독특한 이름이 함께 하게 된 것은 바로 이곳의 독특한 형태 때문입니다.

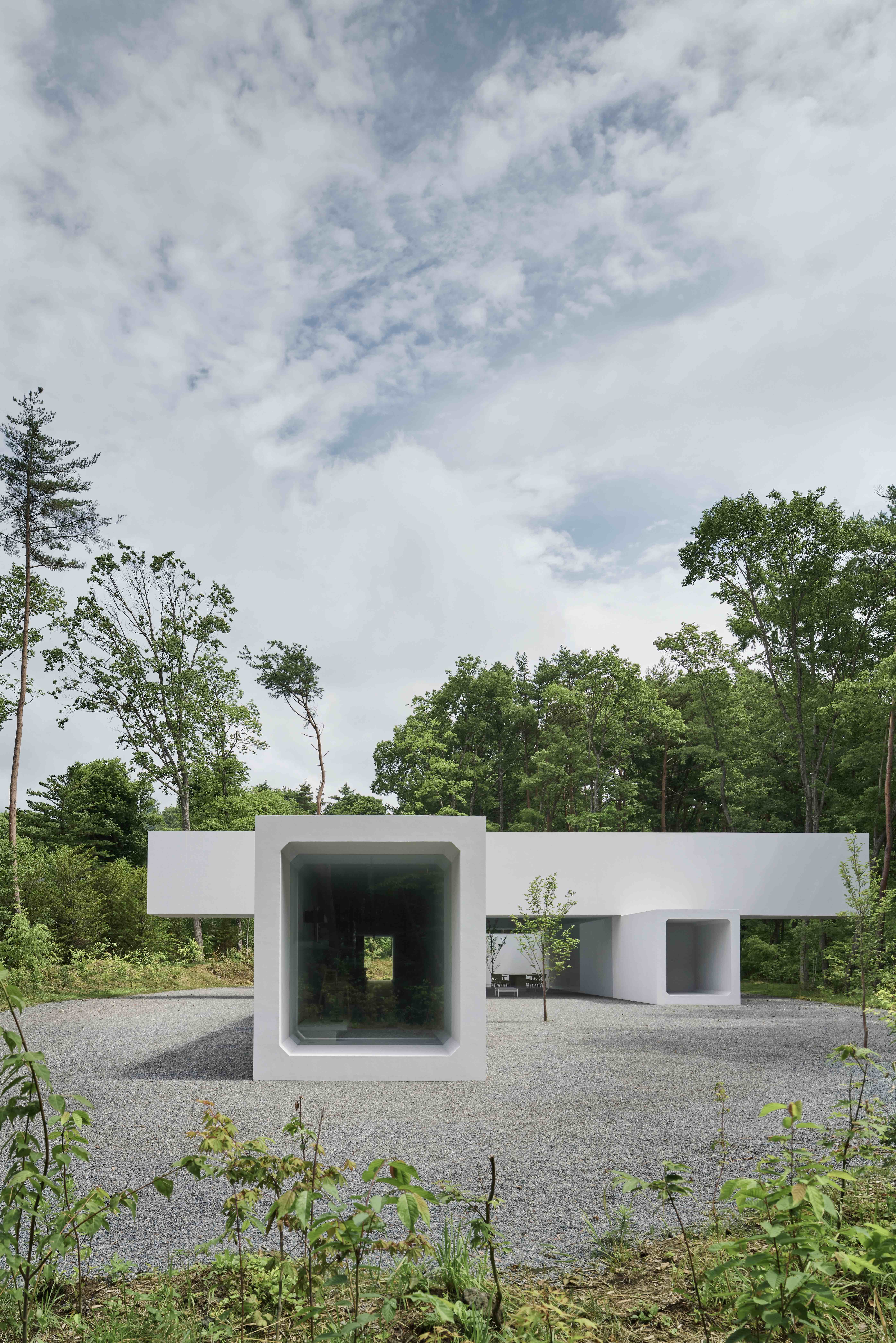

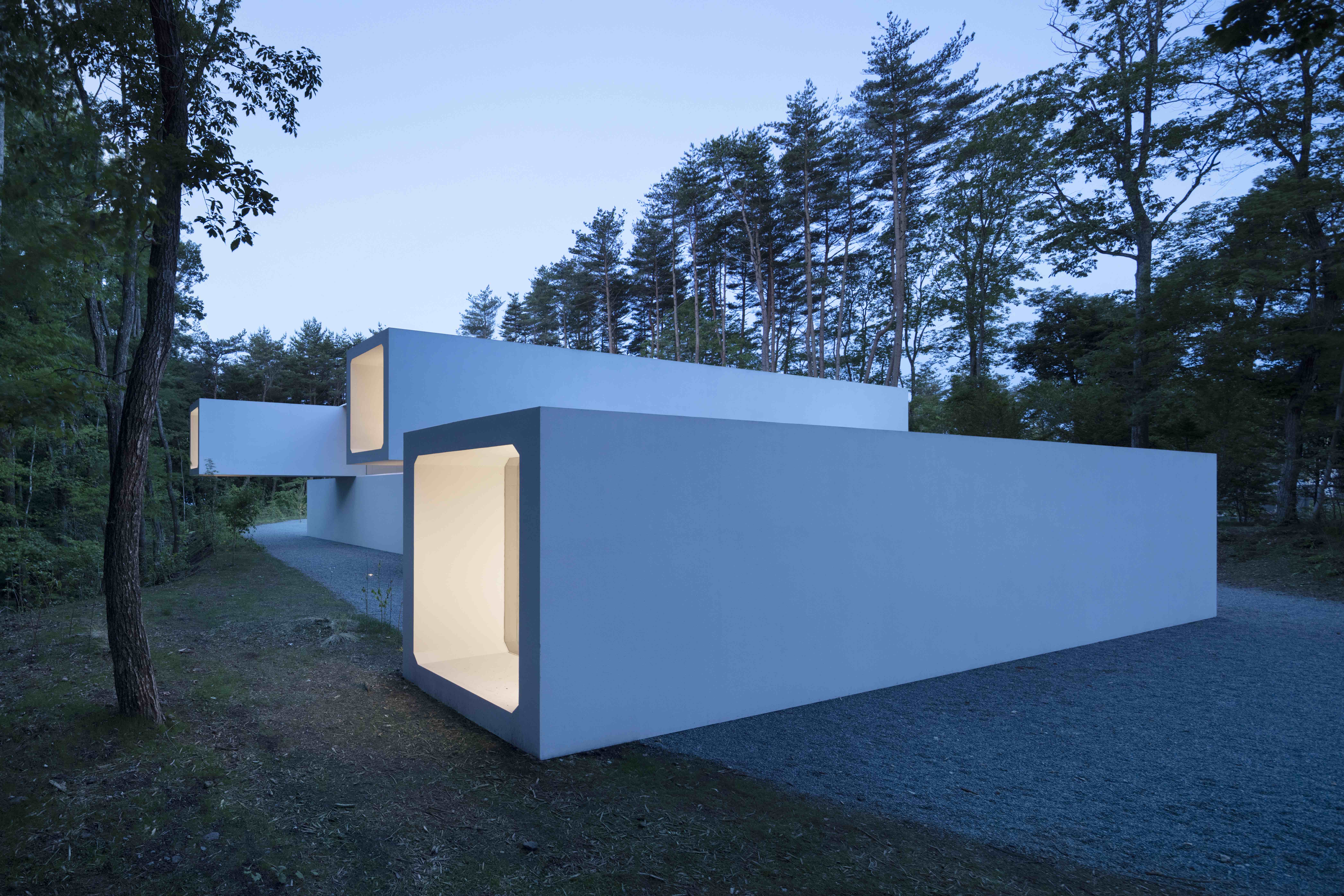

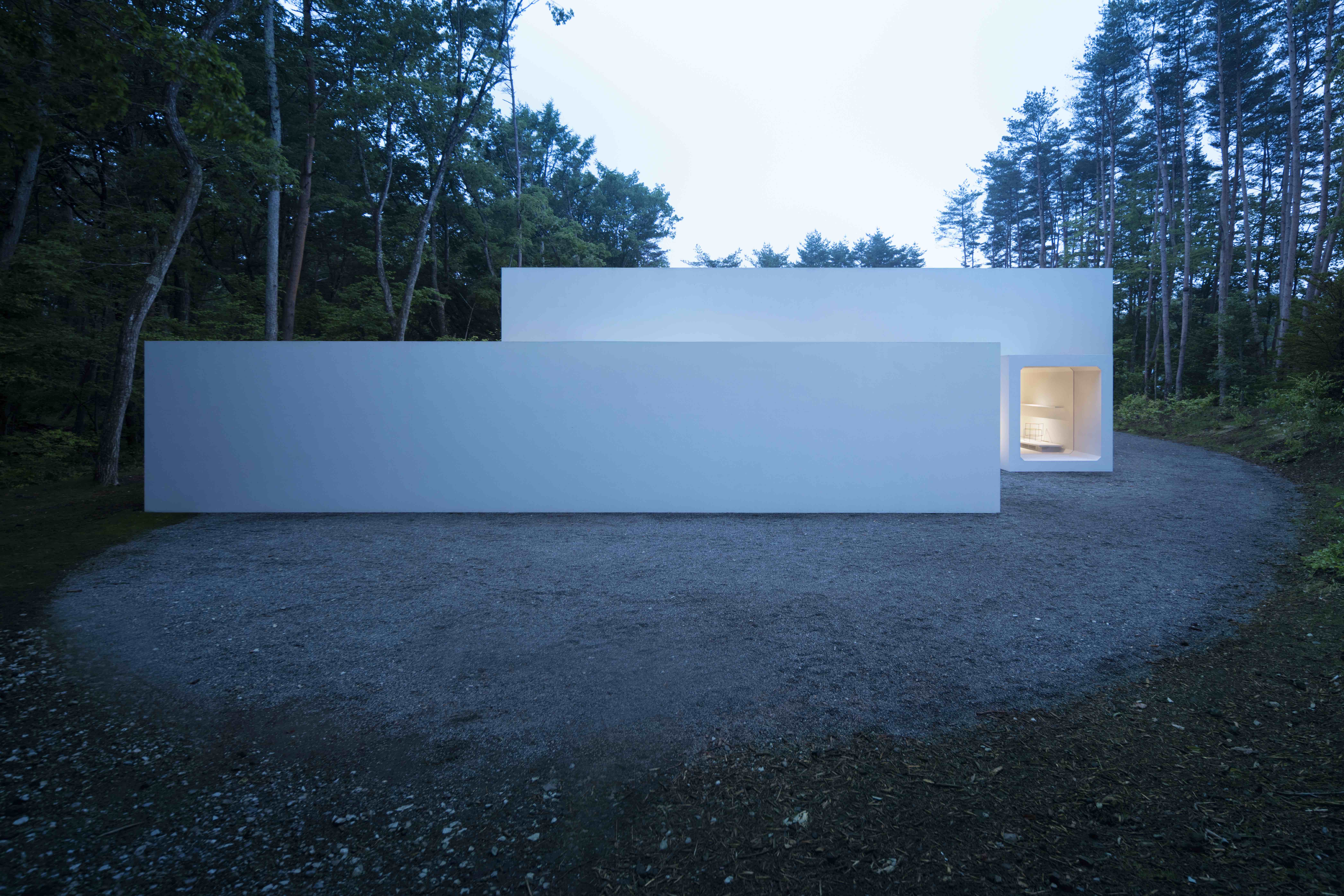

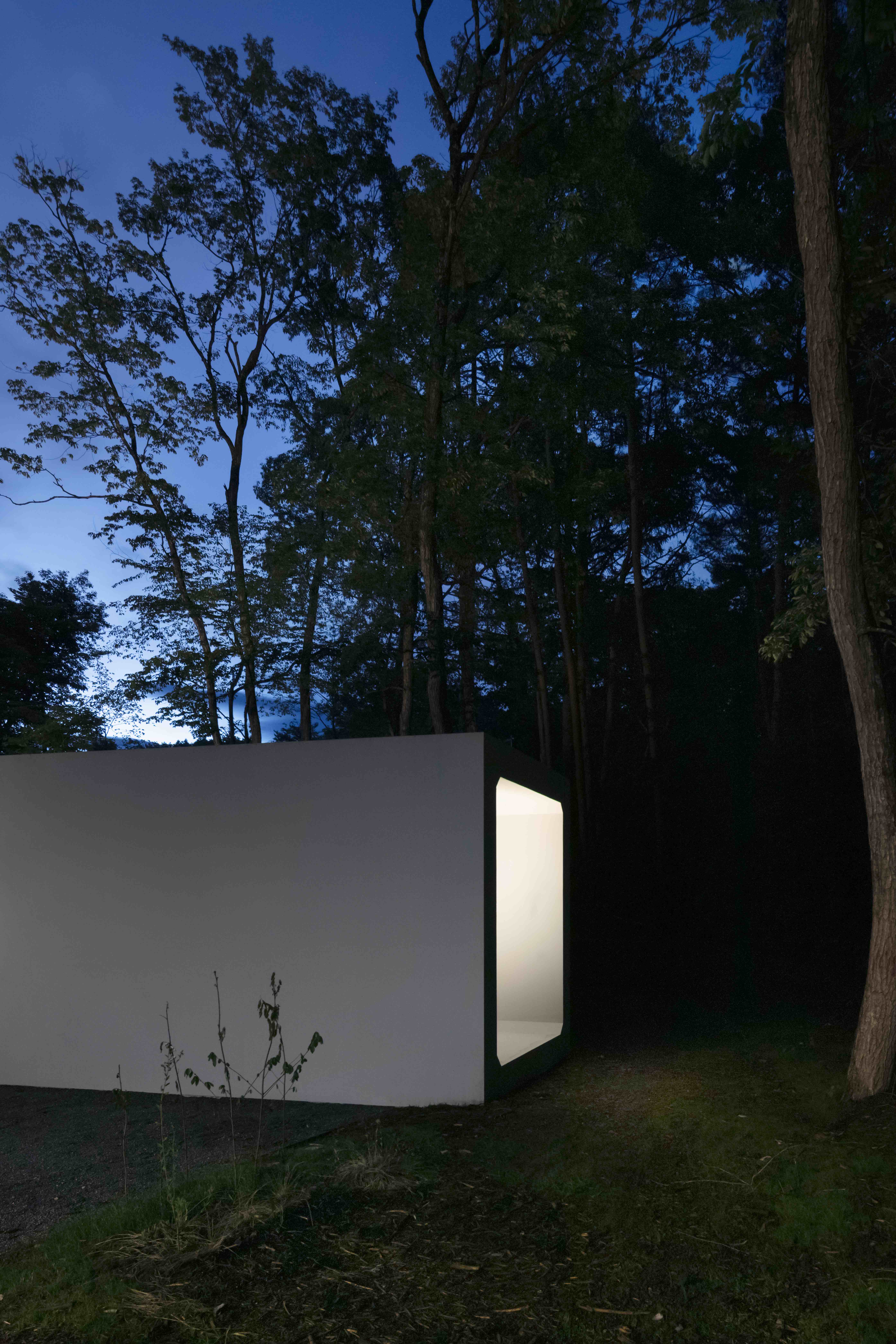

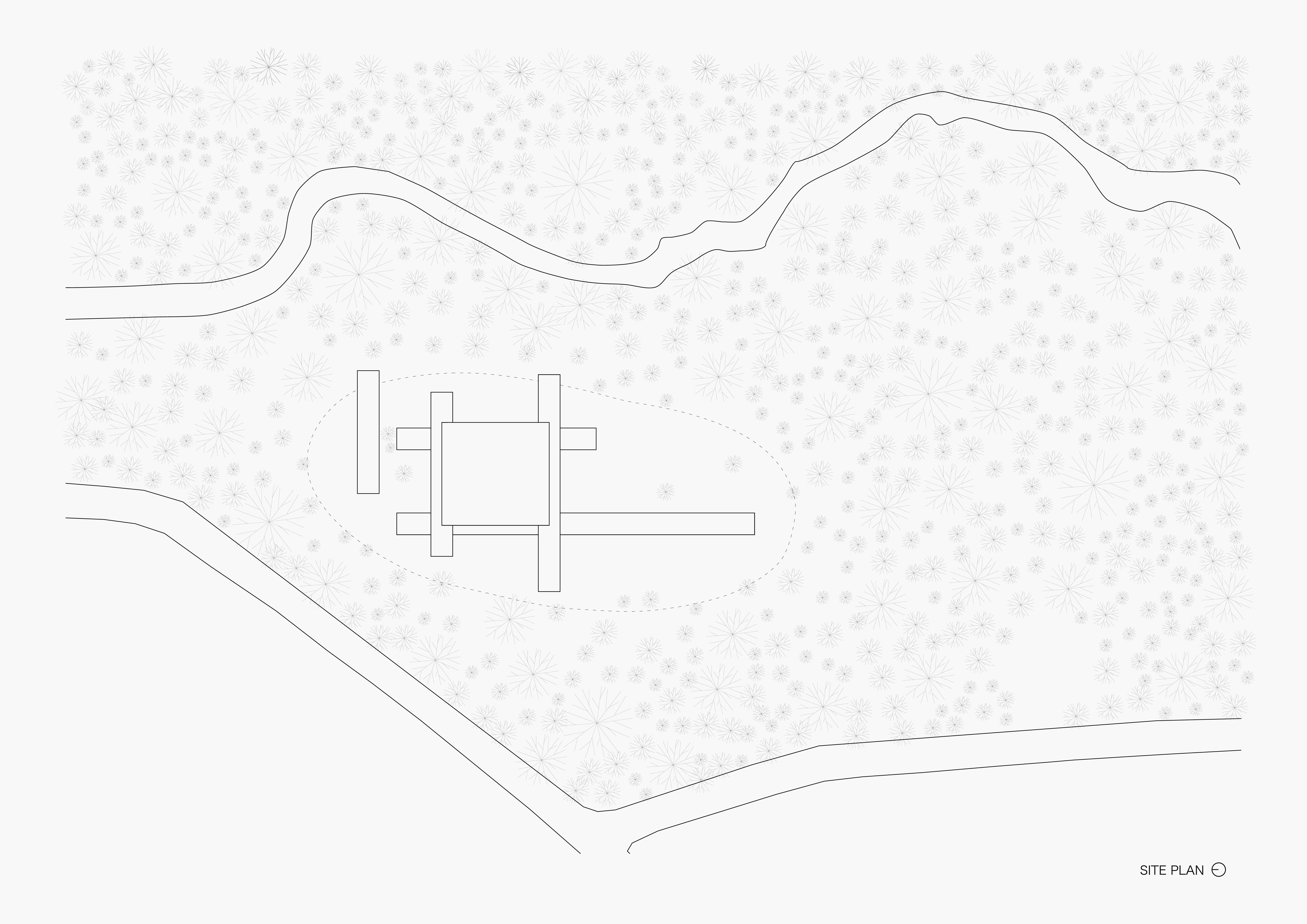

적송이 우거진 울창한 숲 사이로 개울이 흐르는 조용하고 자연이 풍부한 환경에 위치한 터널형 건축물은 프리캐스트(precast)와 프리스트레스(prestressed) 공법을 결합하여 만들어졌습니다. 프리캐스트(precast) 건설을 위해 공통된 부분은 공장에서 성형하고 현장에서 조립하는 방식으로 진행되었습니다. '상자 암거(box culvert : 상자 모양의 콘크리트 구조물)'는 지하에 묻힌 수로, 통로, 전력선 및 통신선을 저장하는 용도로 사용되어, 주로 인프라 프로젝트에 사용됩니다. 이 방식은 스태킹이 되지 않는 만큼, 부품을 연결하기 위해 프리스트레스(prestressed) 방식도 함께 사용했습니다. 프리스트레스 공법은 교량과 같은 토목구조물에서 부품을 정렬한 후 와이어로 조여 연결하는 공법입니다. 이 방법을 사용해 매끄러운 표면 마감과 견고한 마감 및 내구성을 얻을 수 있습니다.

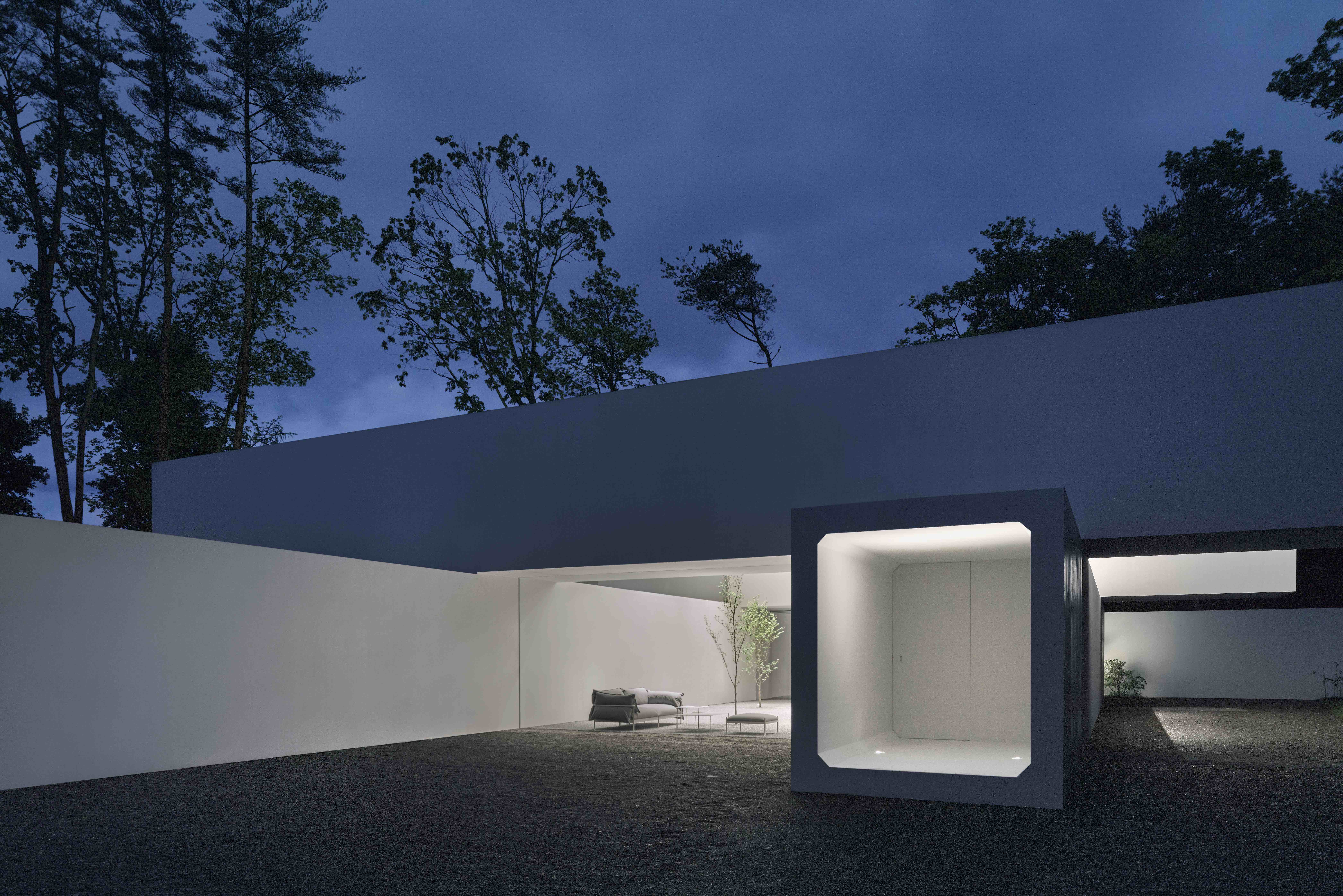

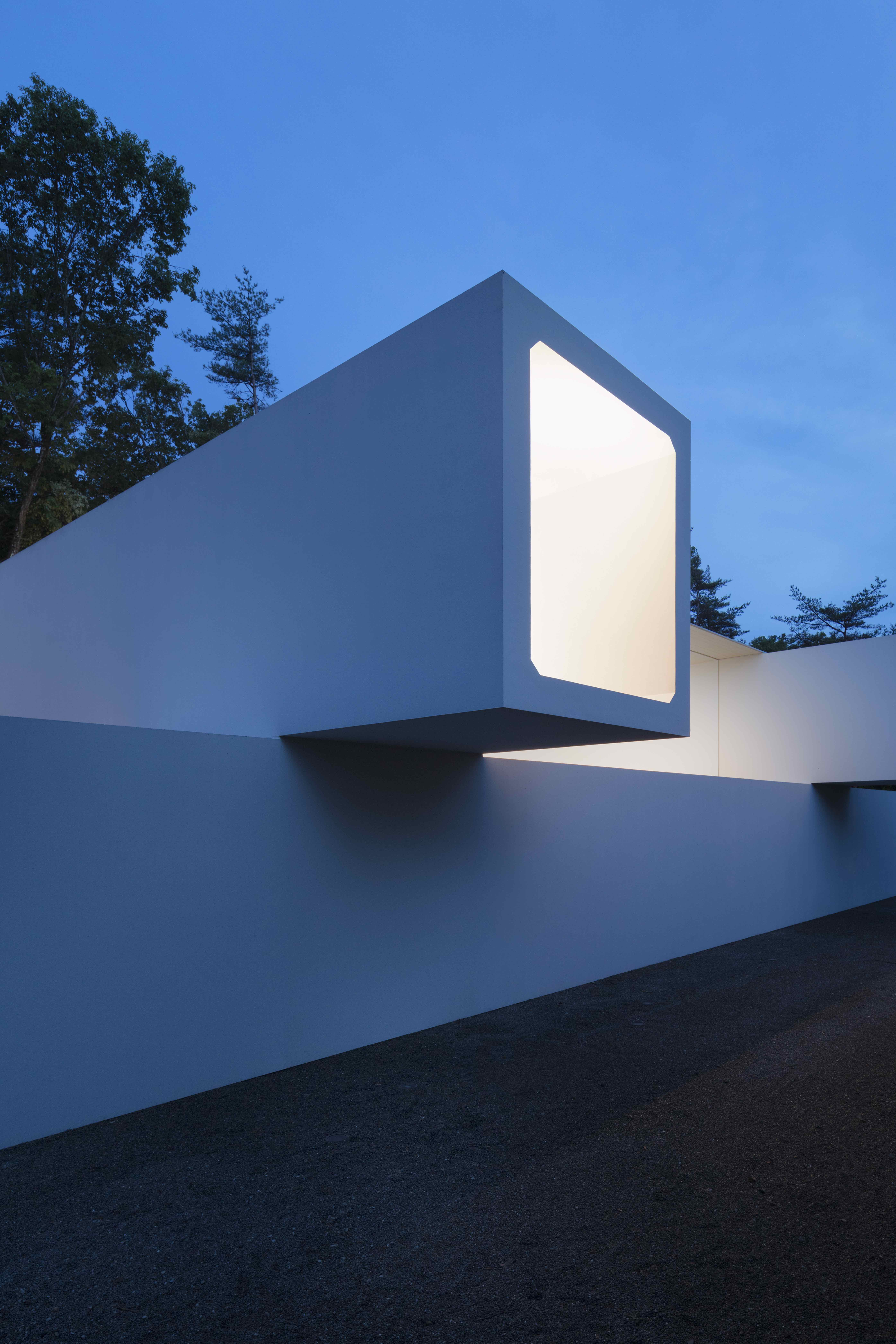

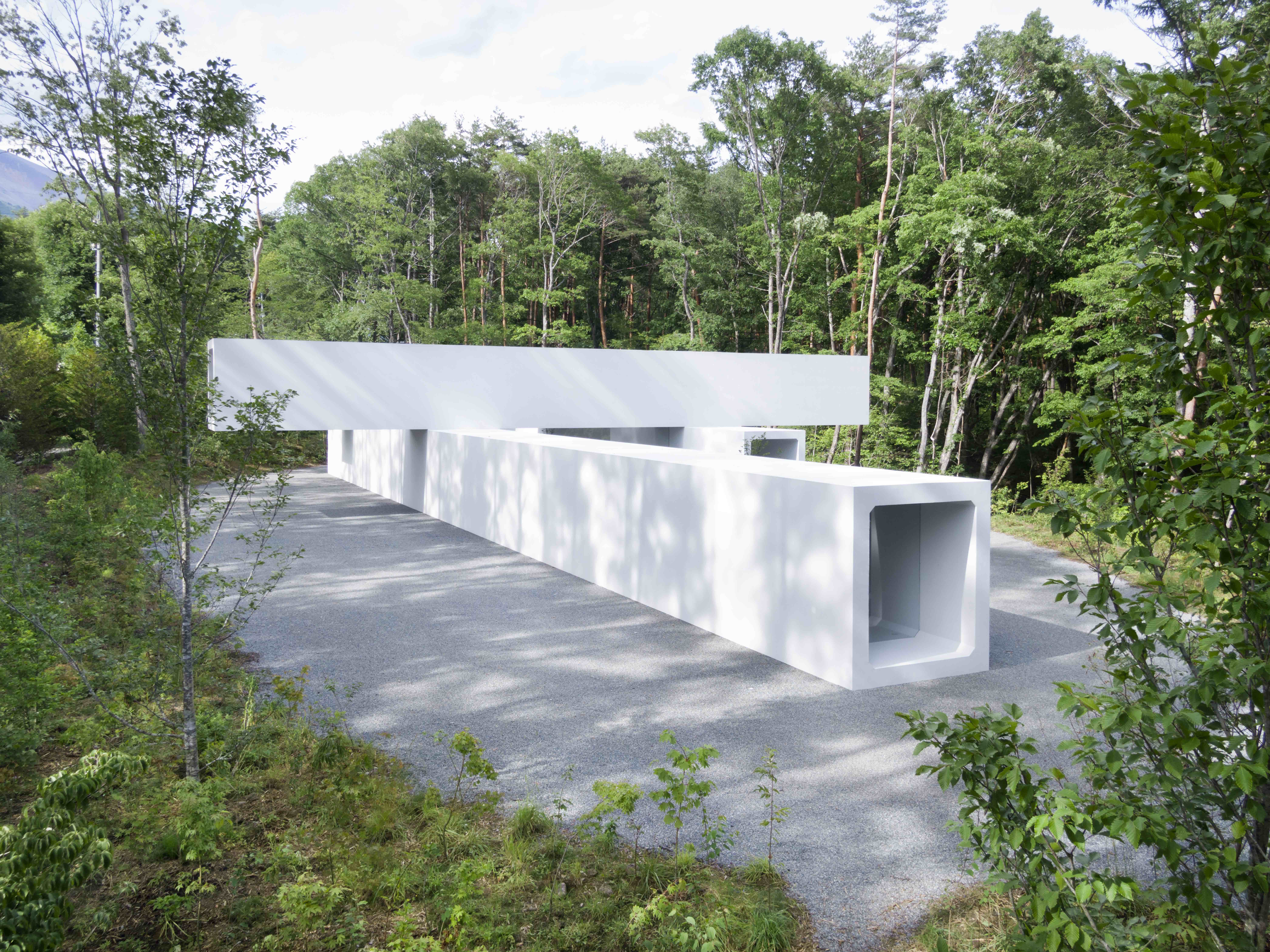

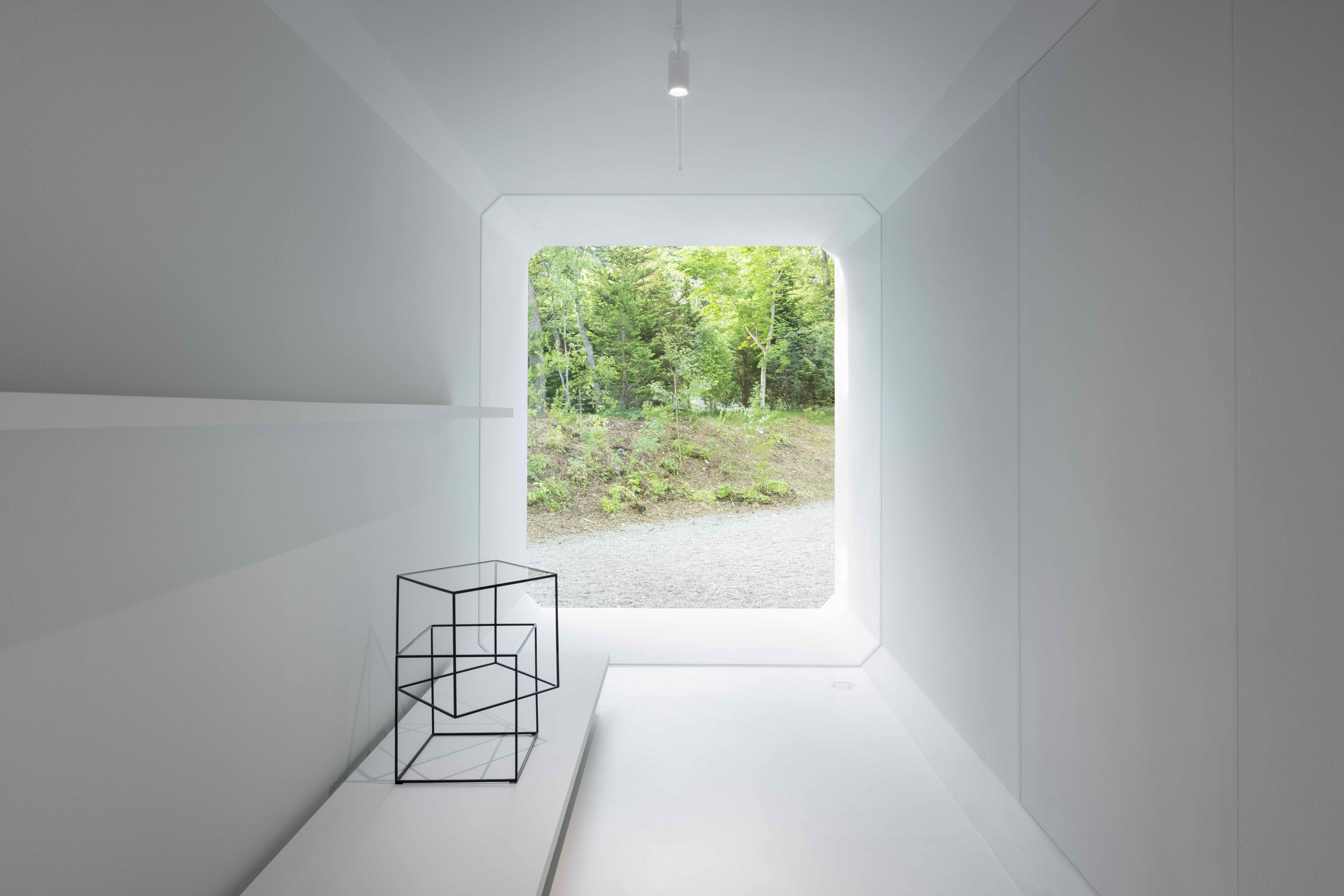

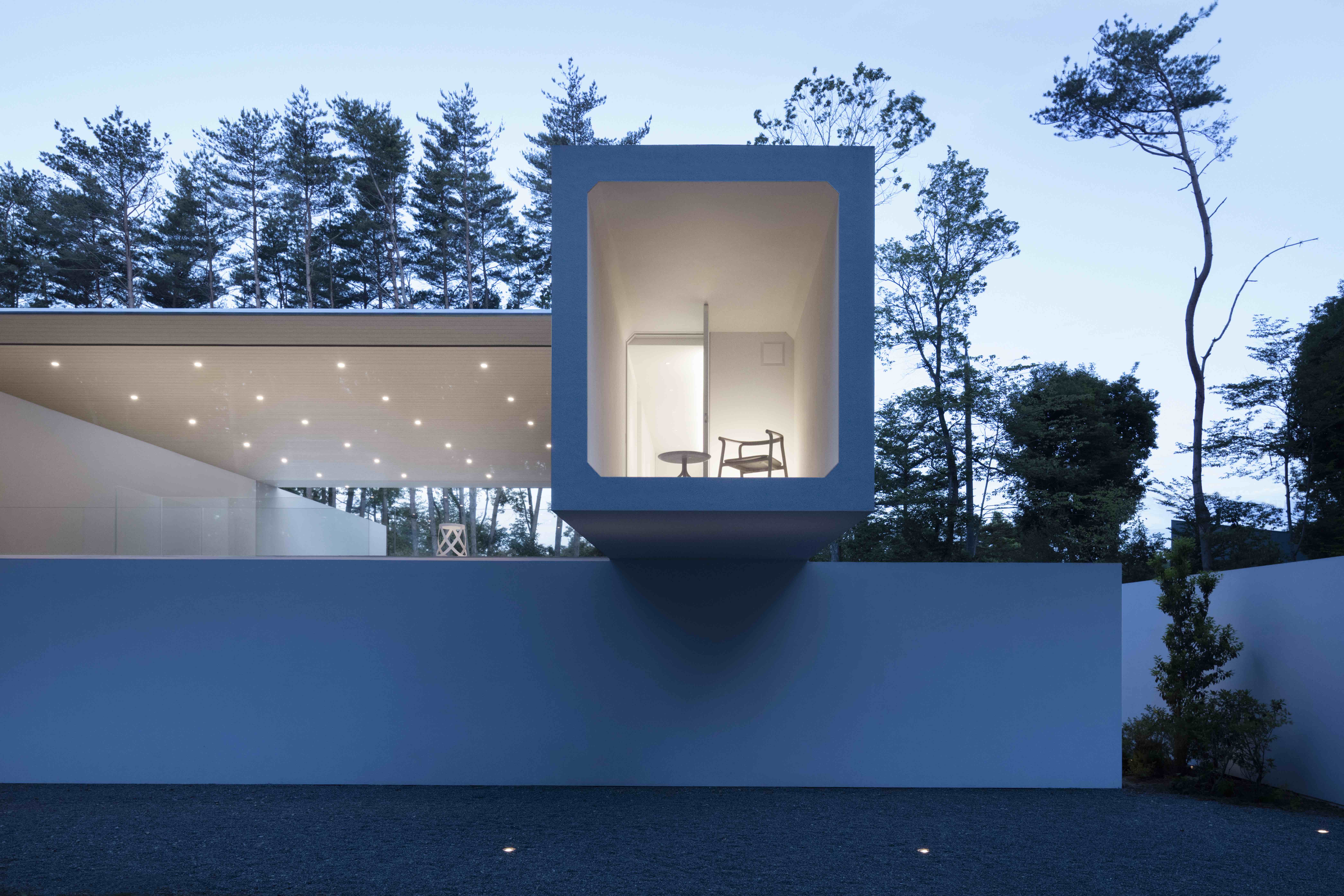

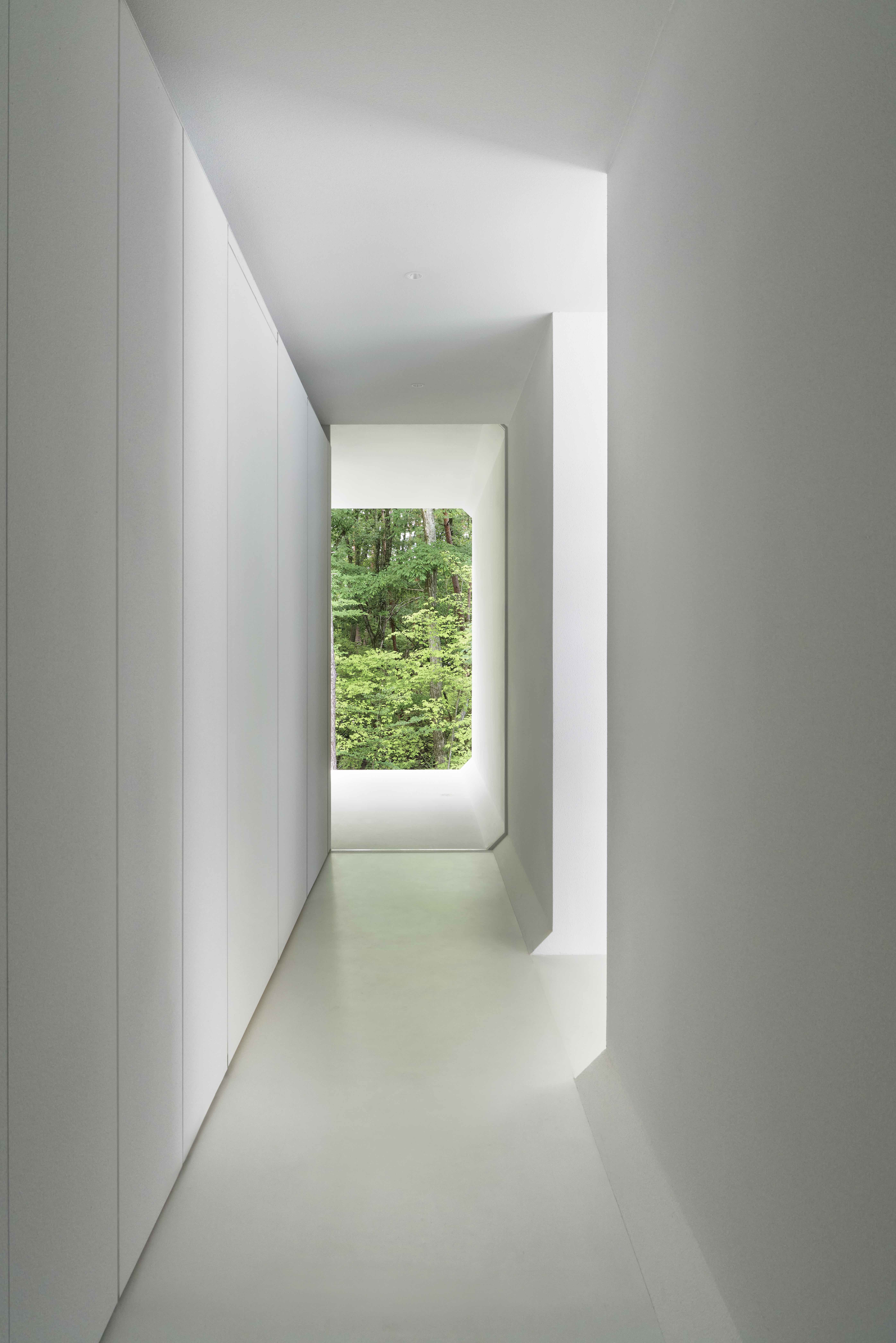

일반적으로 사각형 부품의 무게는 각각 약 12톤이며, 총 63개가 사용되었습니다. 부품의 크기는 배송 트럭의 적재 크기와 크레인으로 들어 올릴 수 있는 무게를 고려한 것입니다. 일반 박스 암거에서도 볼 수 있는 입구 모서리의 45도 보강재는 버팀대 역할을 하여 내진성을 향상시킵니다. 이 부품들을 연결함으로써 내부 치수가 약 2 x 2.3m인 가느다란 터널 형태의 공간이 생성되었습니다. 각 "터널"을 연결하는 데 14개의 와이어가 사용되었으며, 각 와이어에 균일한 장력이 가해지도록 주의를 기울였습니다. 이 작업은 46톤의 장력이 최종적으로 각 와이어에 가해질 때까지 시간이 지남에 따라 점차적으로 와이어를 조이는 방식으로 작업이 진행되었습니다.

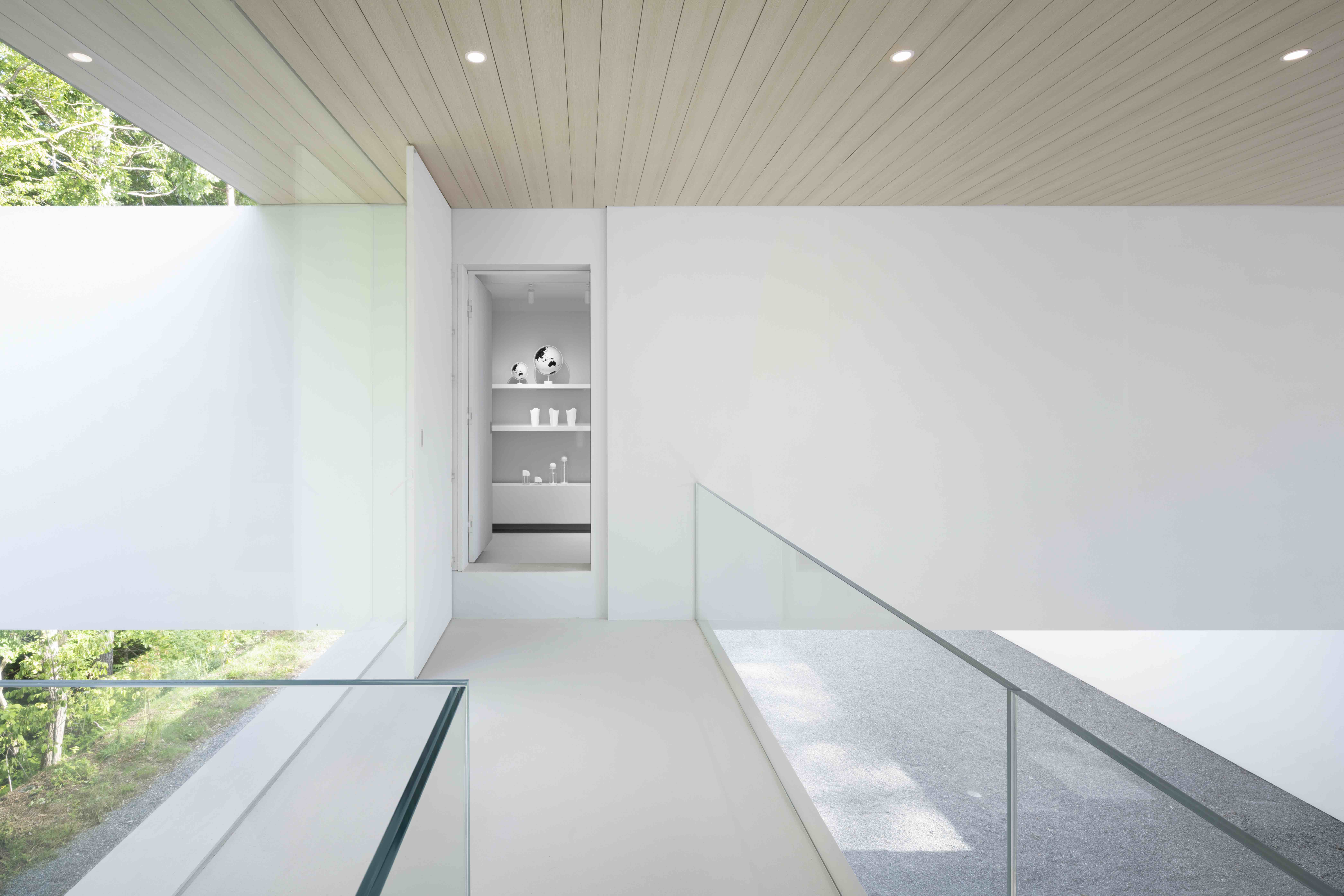

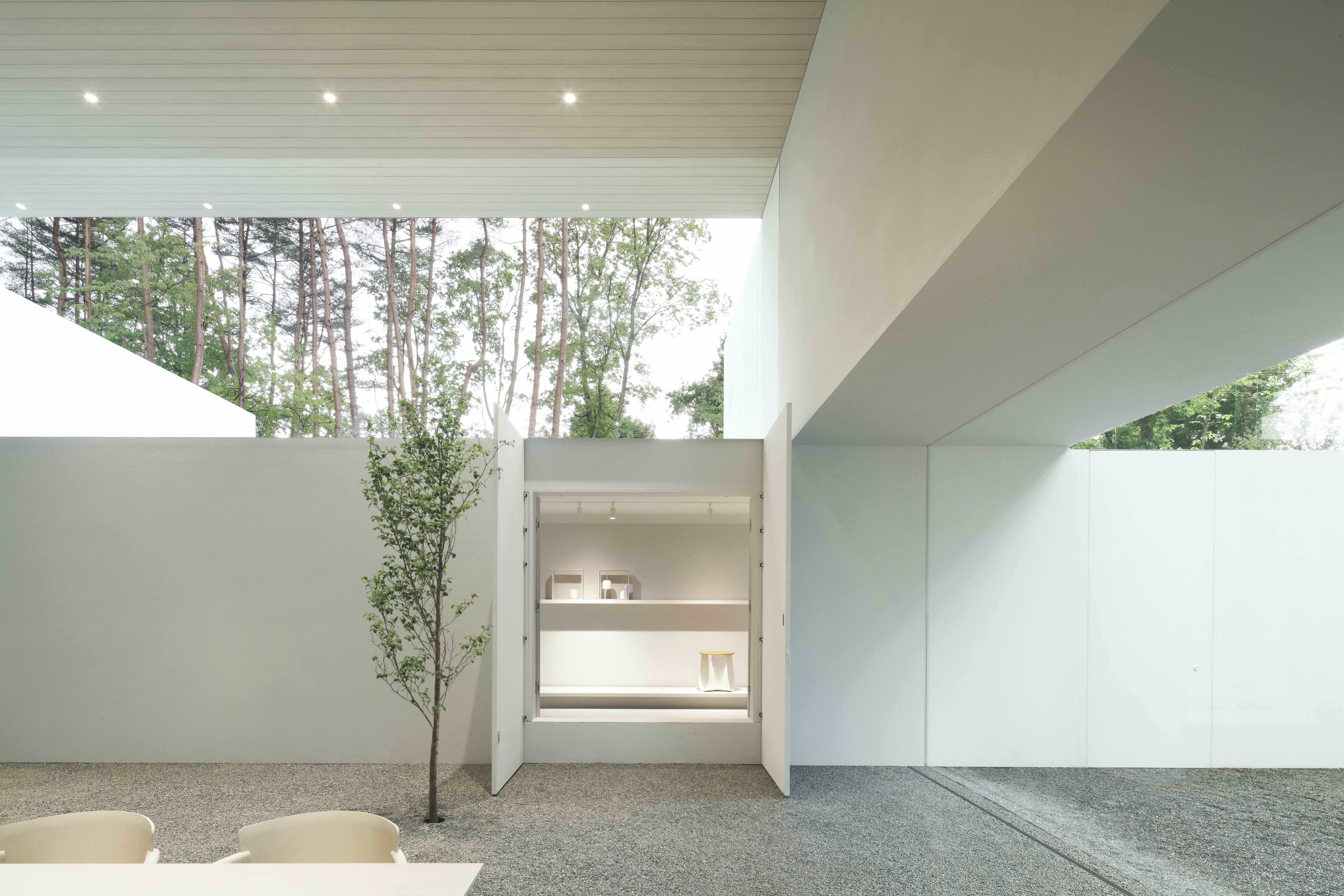

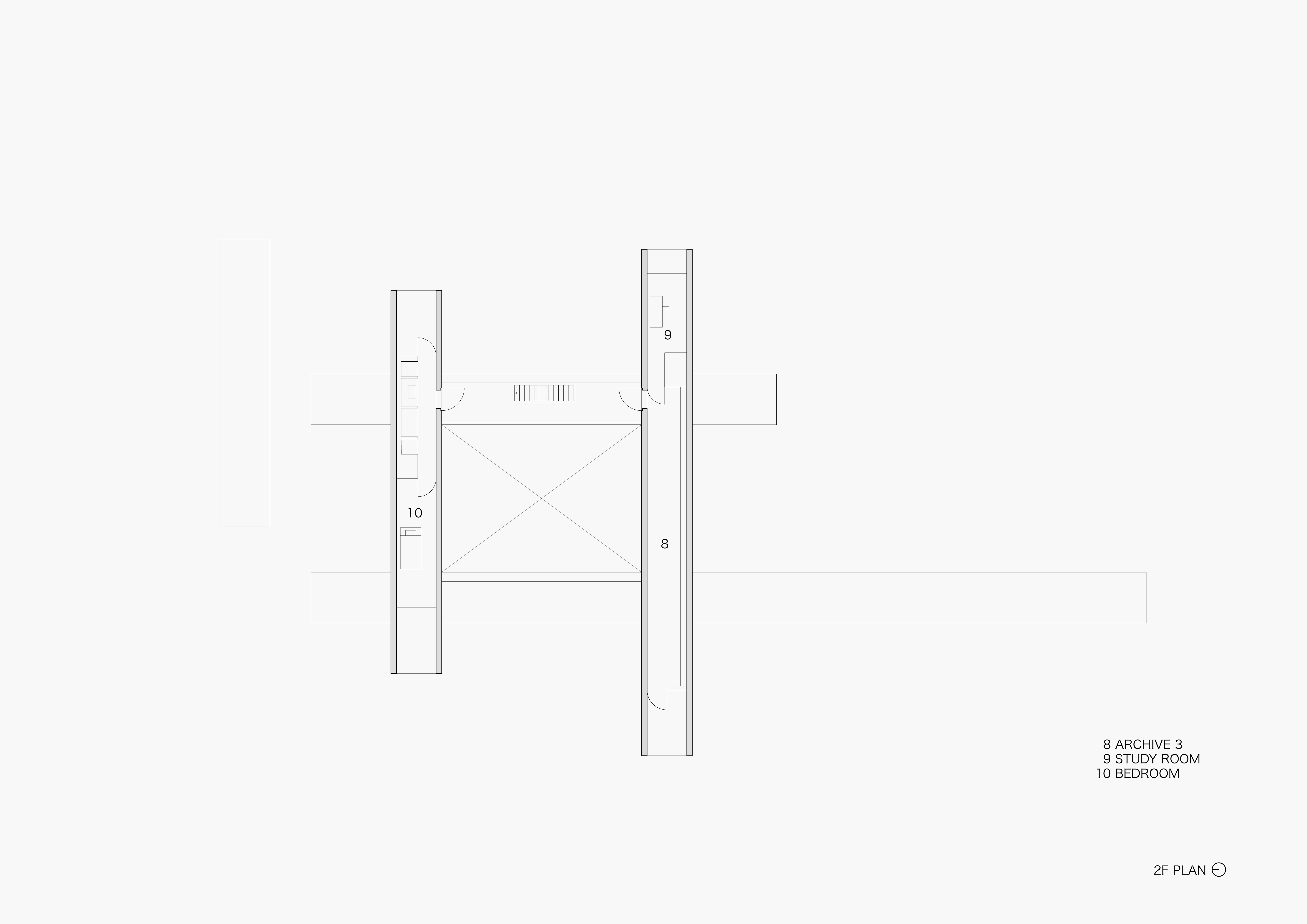

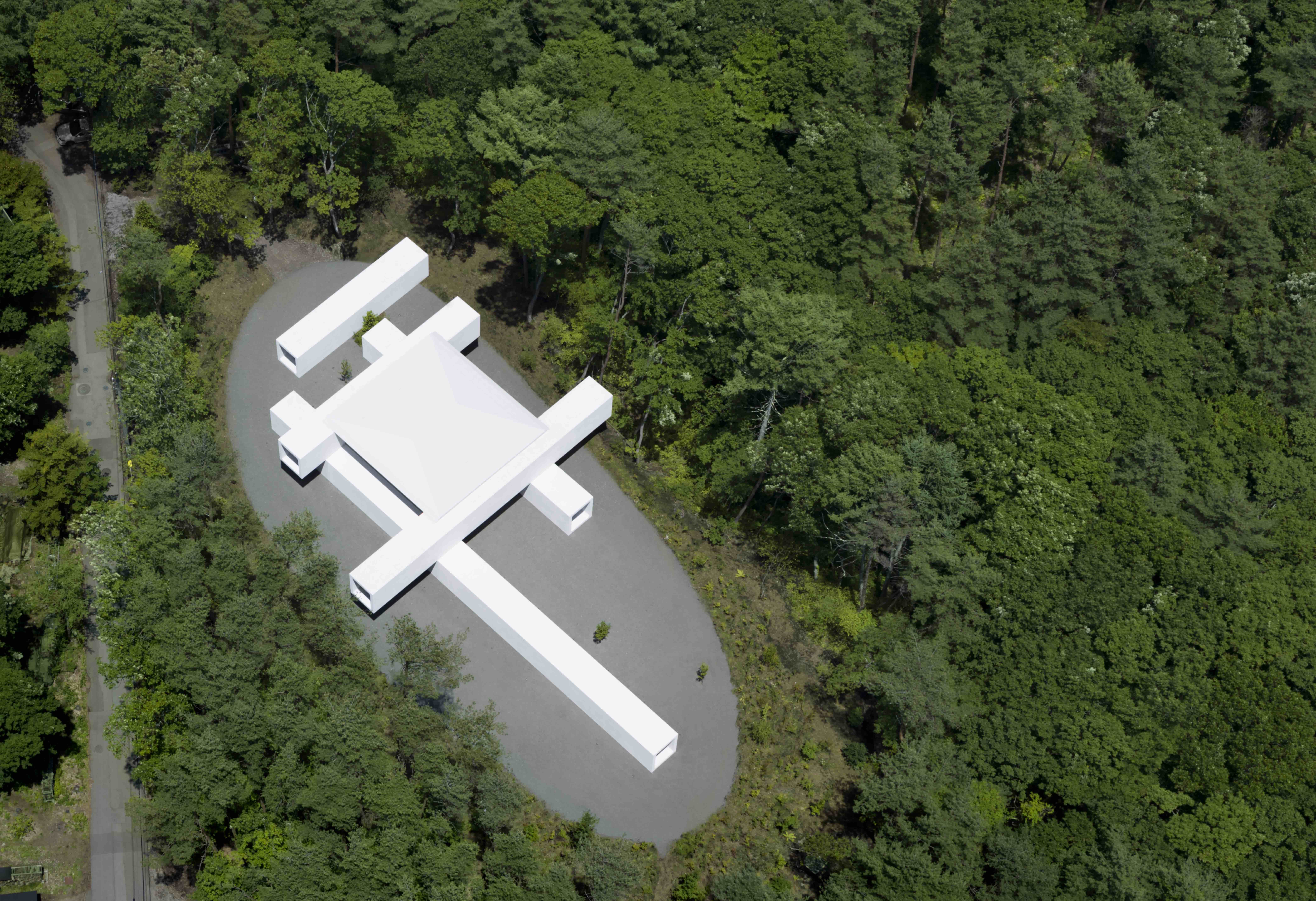

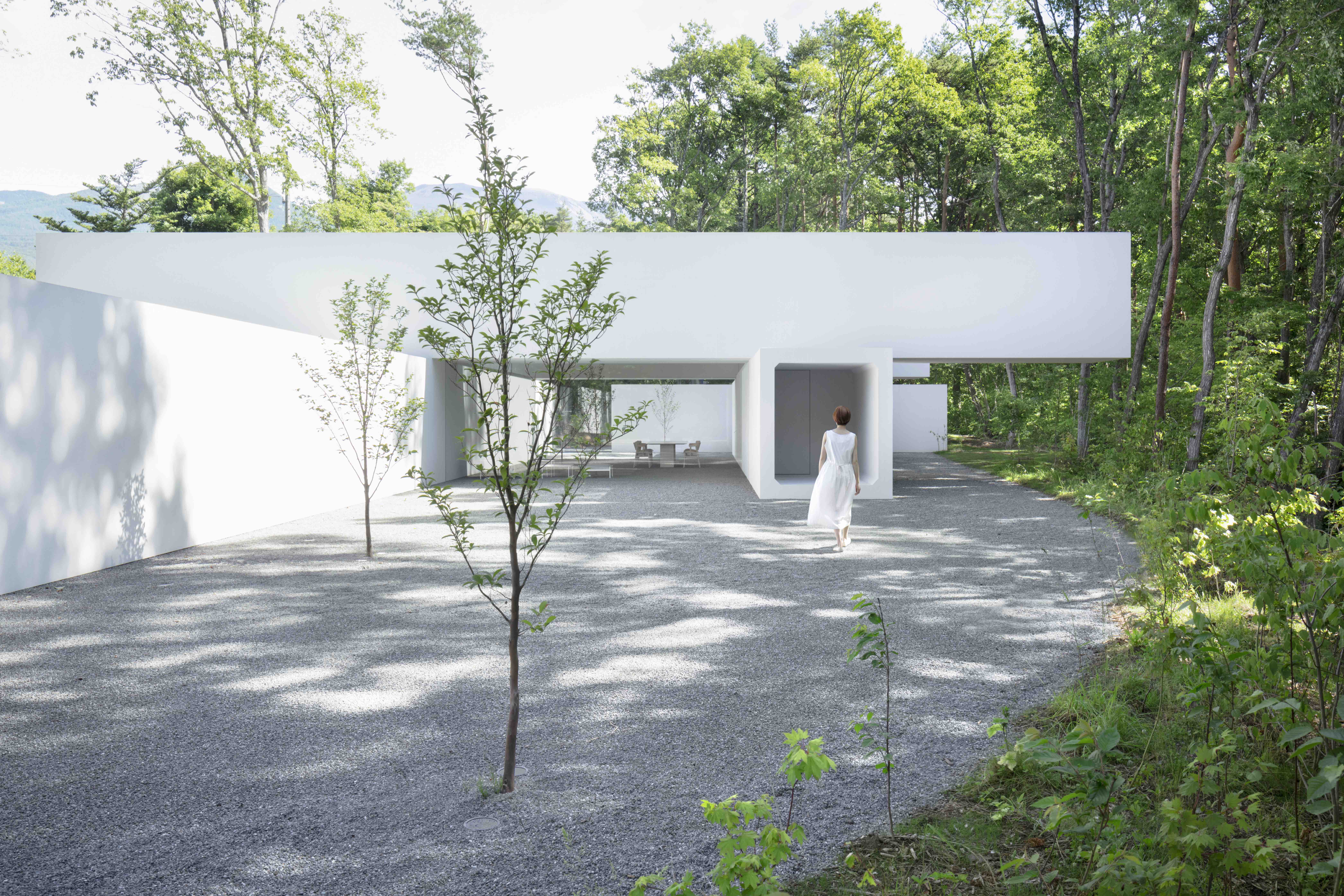

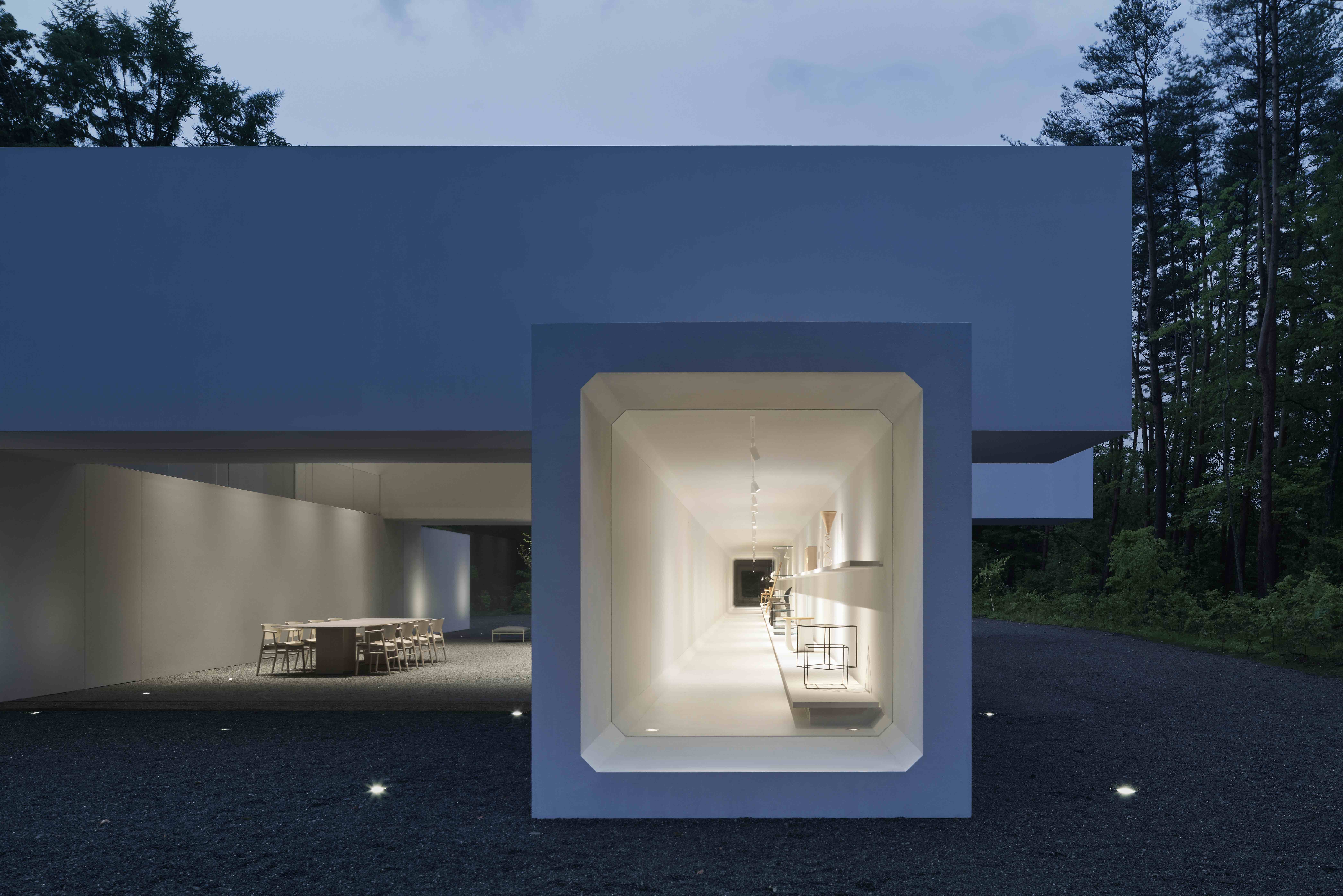

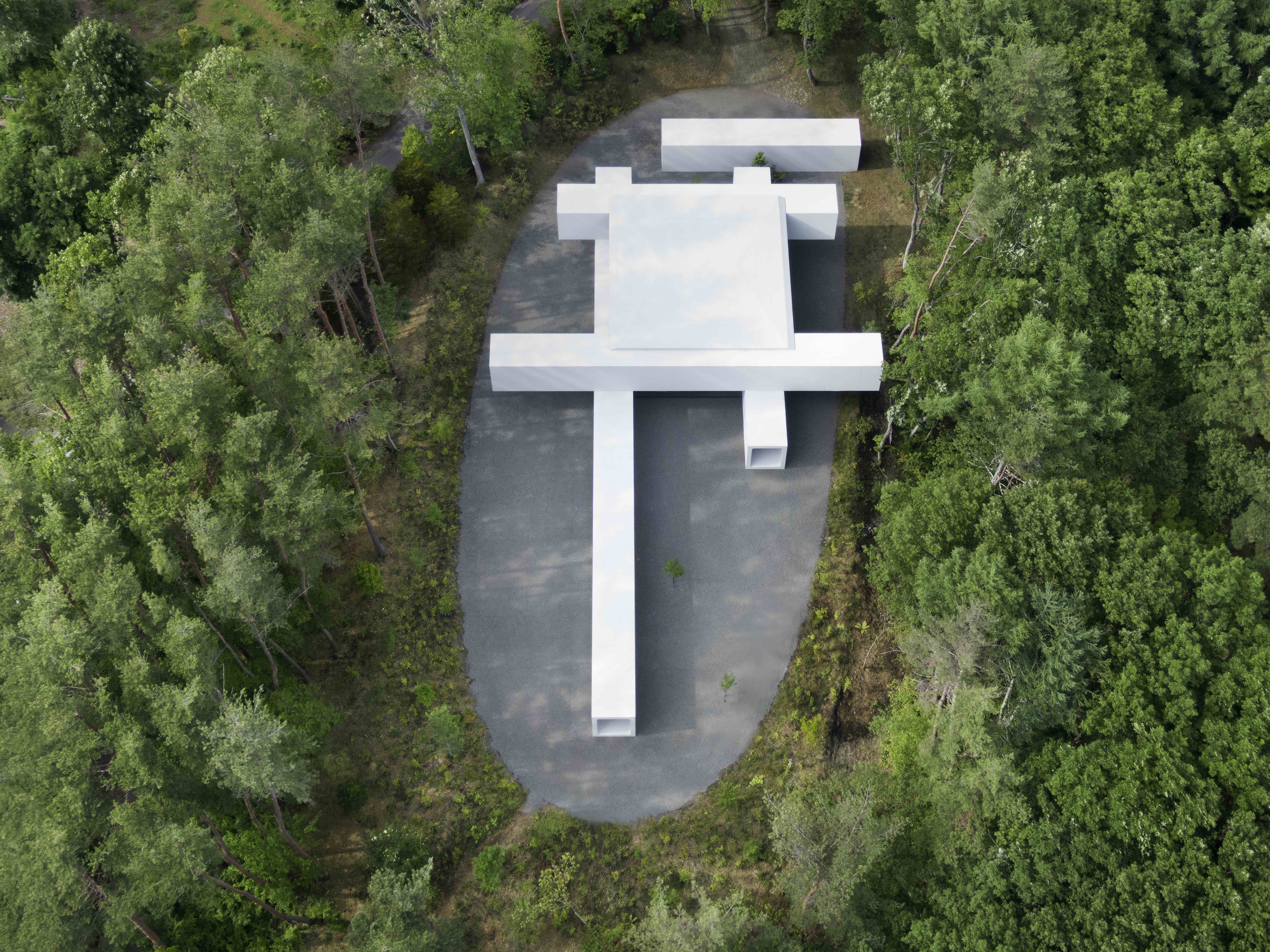

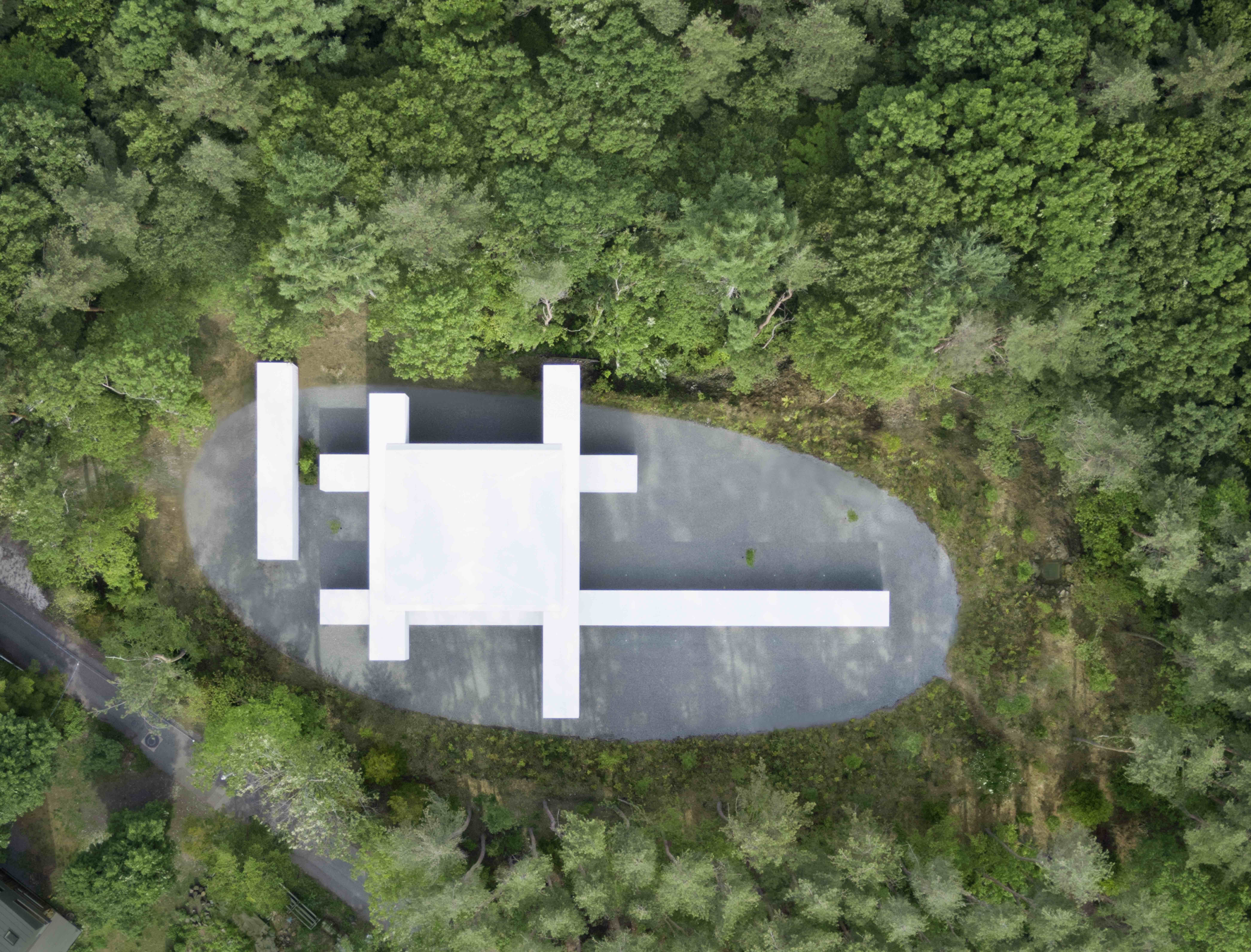

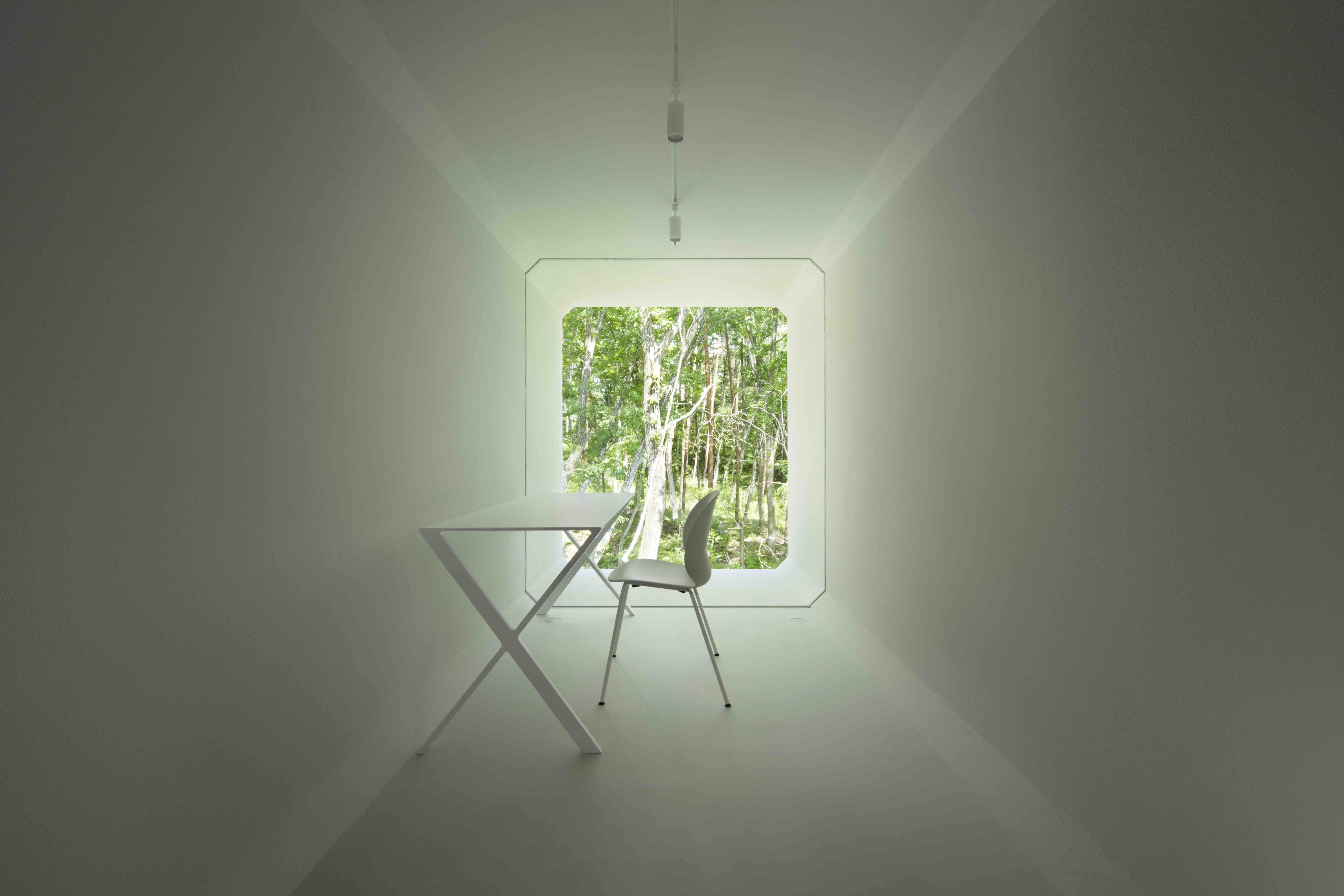

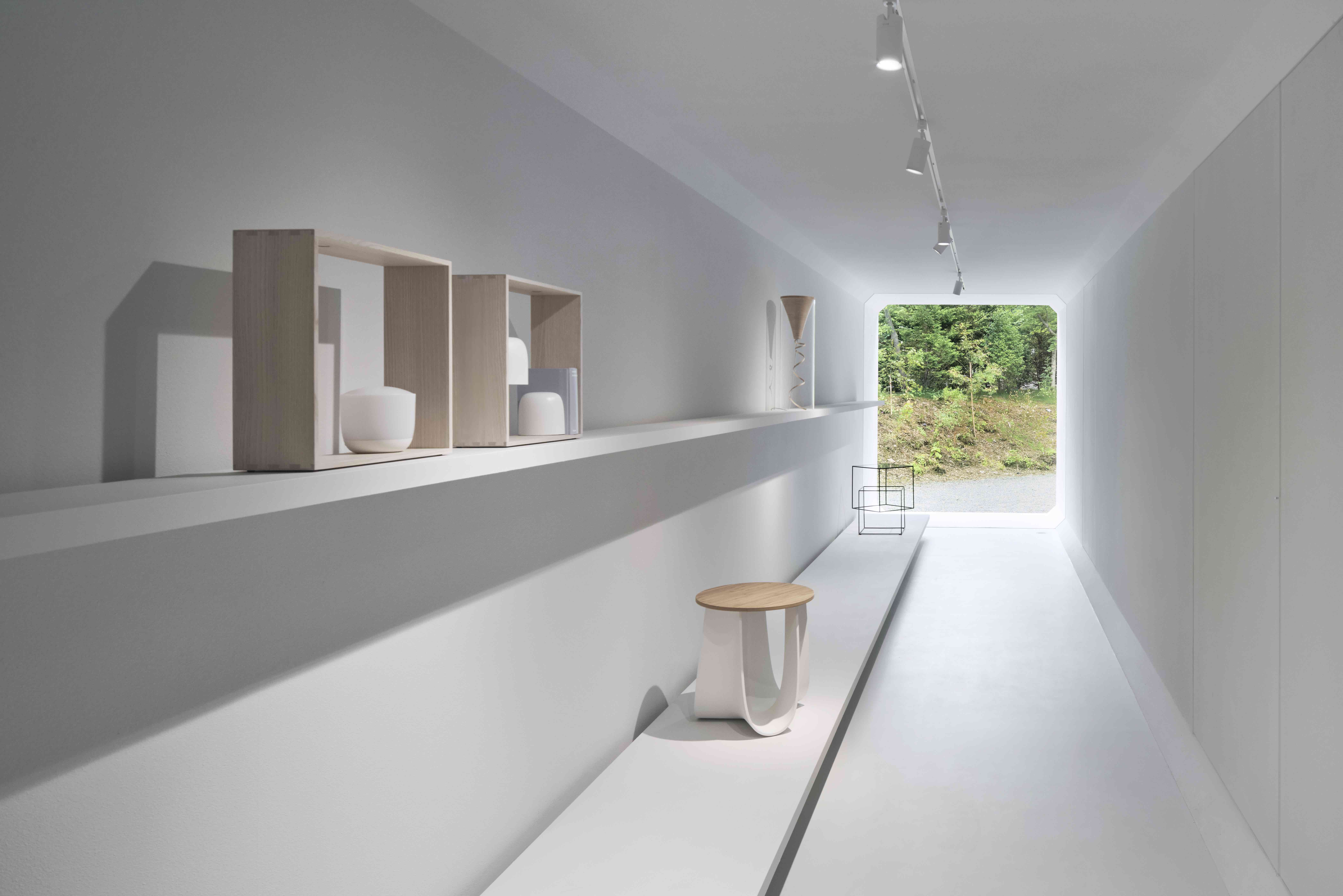

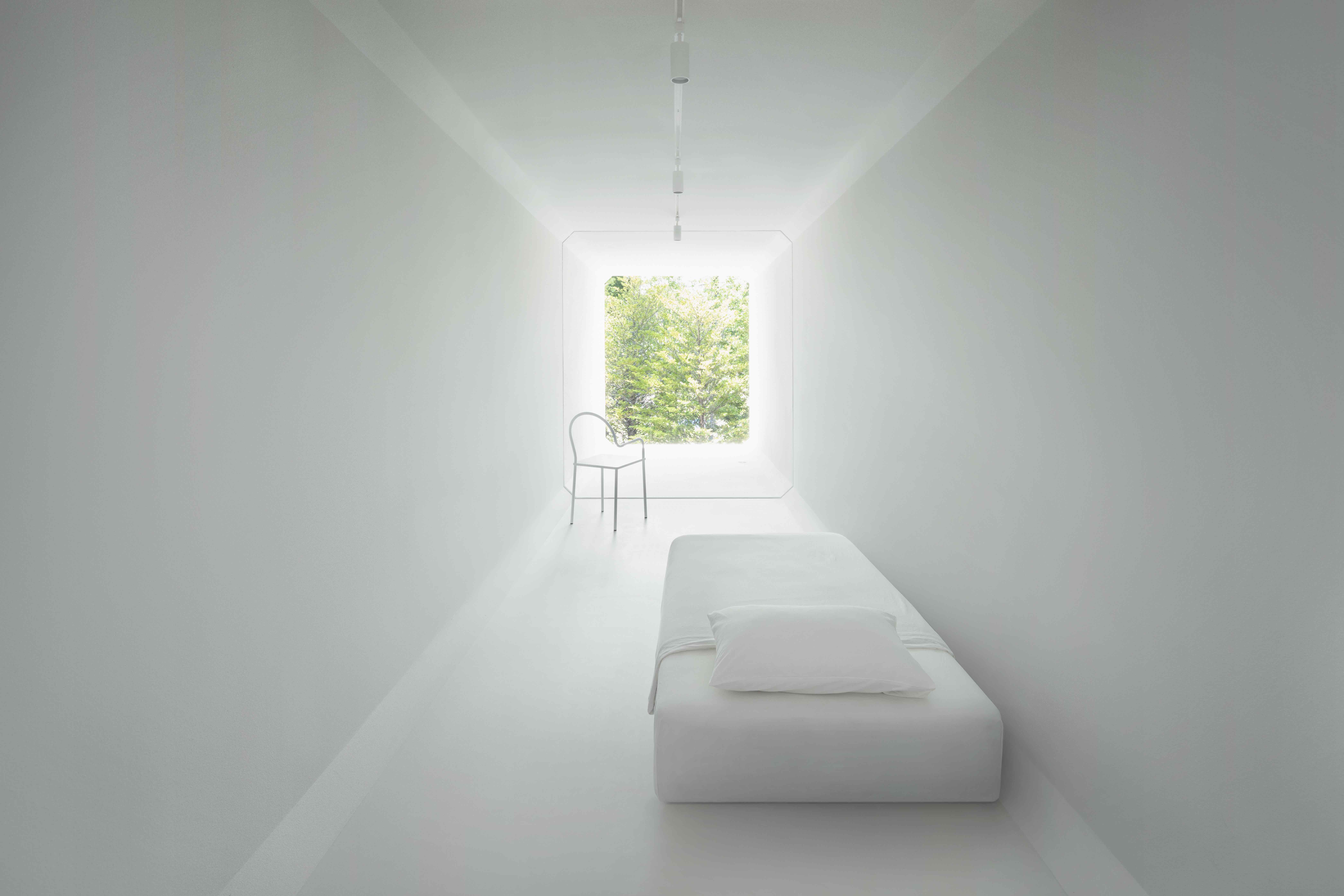

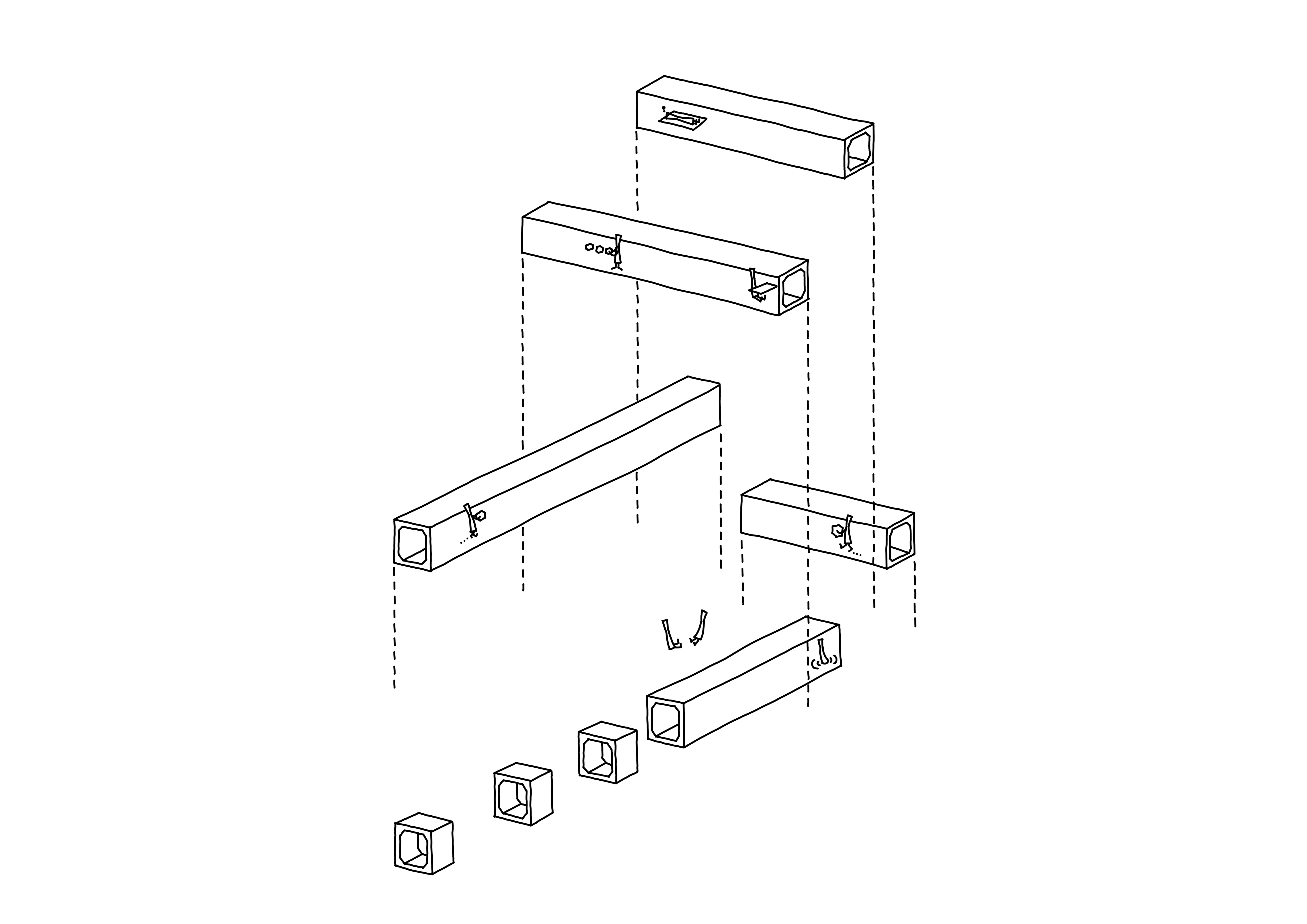

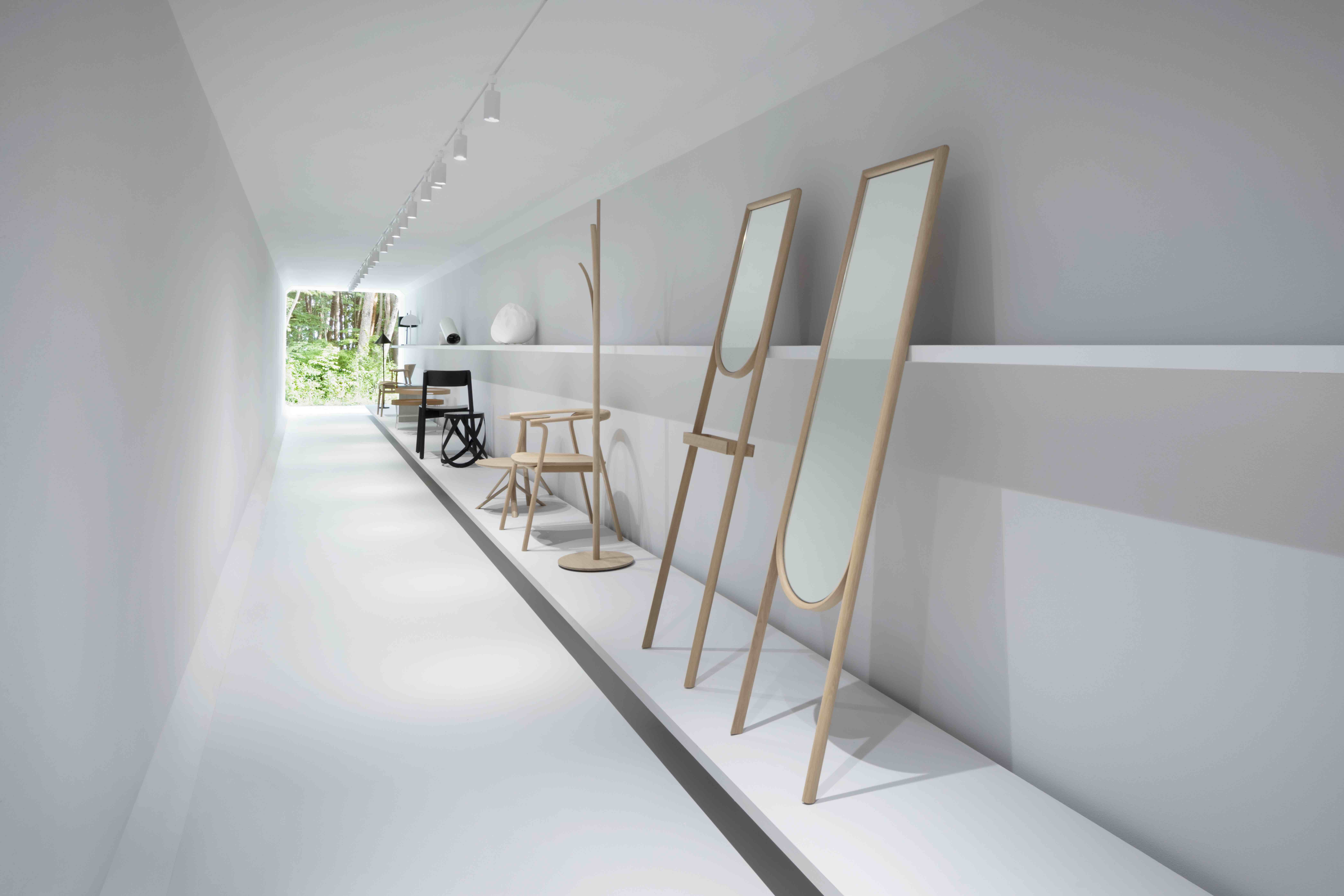

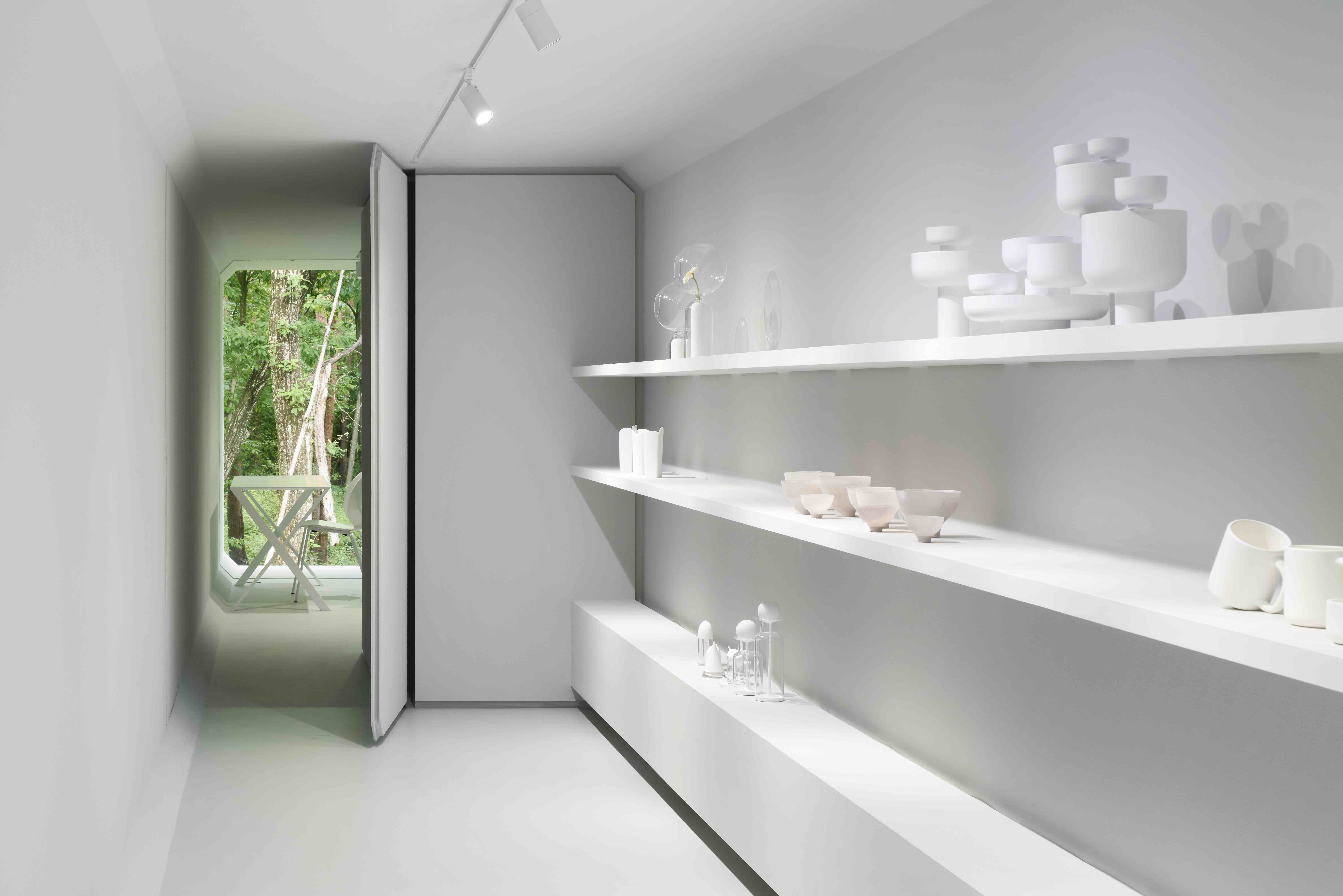

이곳은 가구와 제품, 예술품 등을 보관할 수 있는 보관실과 게스트하우스로 구성되어 있습니다. 건물은 중앙 부분을 지붕으로 덮은 4개의 '터널'을 쌓아서 만들어집니다. 약 40m 깊이의 길고 좁은 보관실 외에도 두 개의 작은 보관실이 있지만, 컬렉션이 늘어남에 따라 앞으로 더 많은 보관실이 추가될 것으로 예상됩니다. 또한 게스트하우스라 할 수 있는 주거공간은 1층에 주방, 욕실, 화장실, 기타 급수시설이 집중되어 있고, 2층에는 아담한 침실과 서재로 나뉘어져 있습니다.

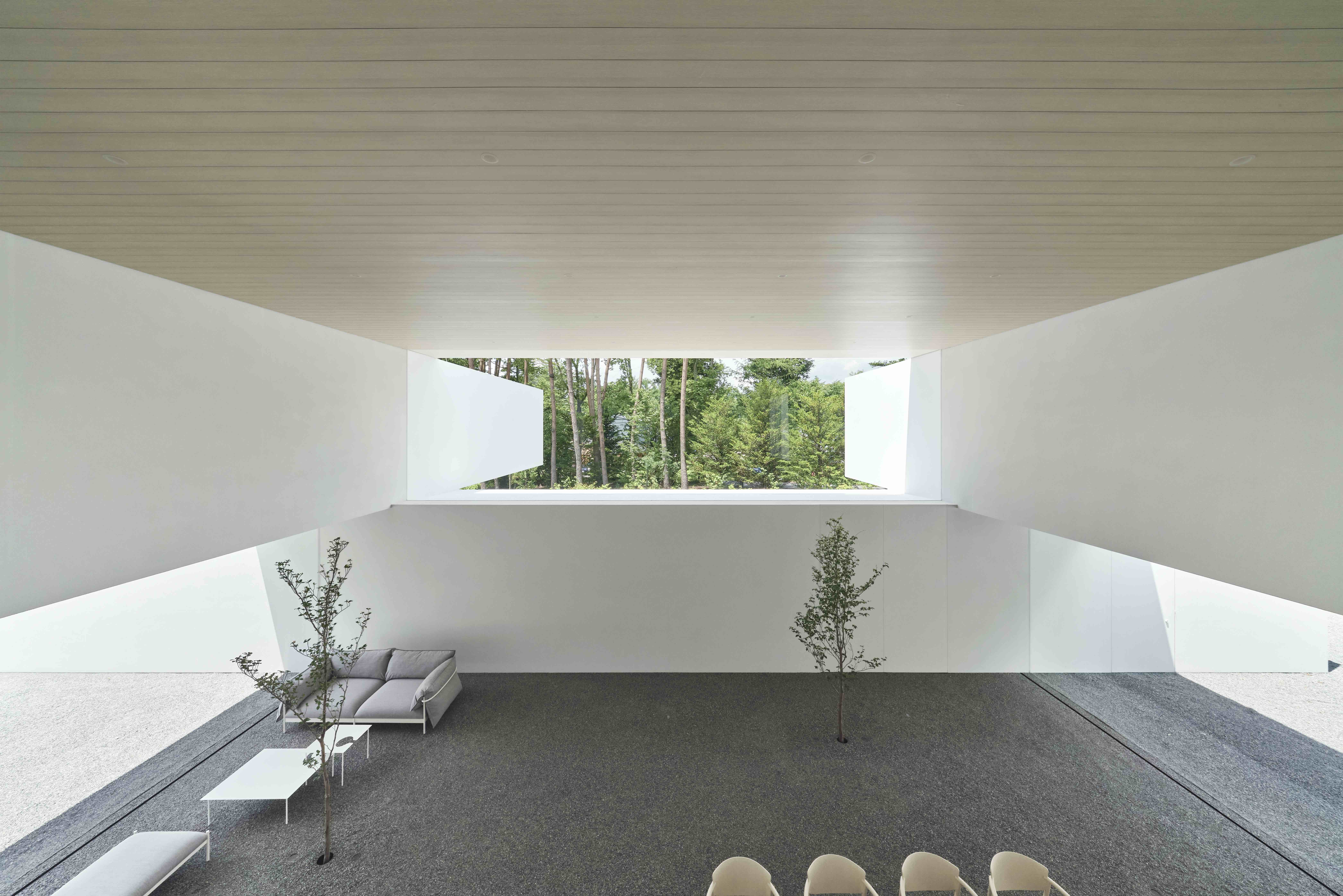

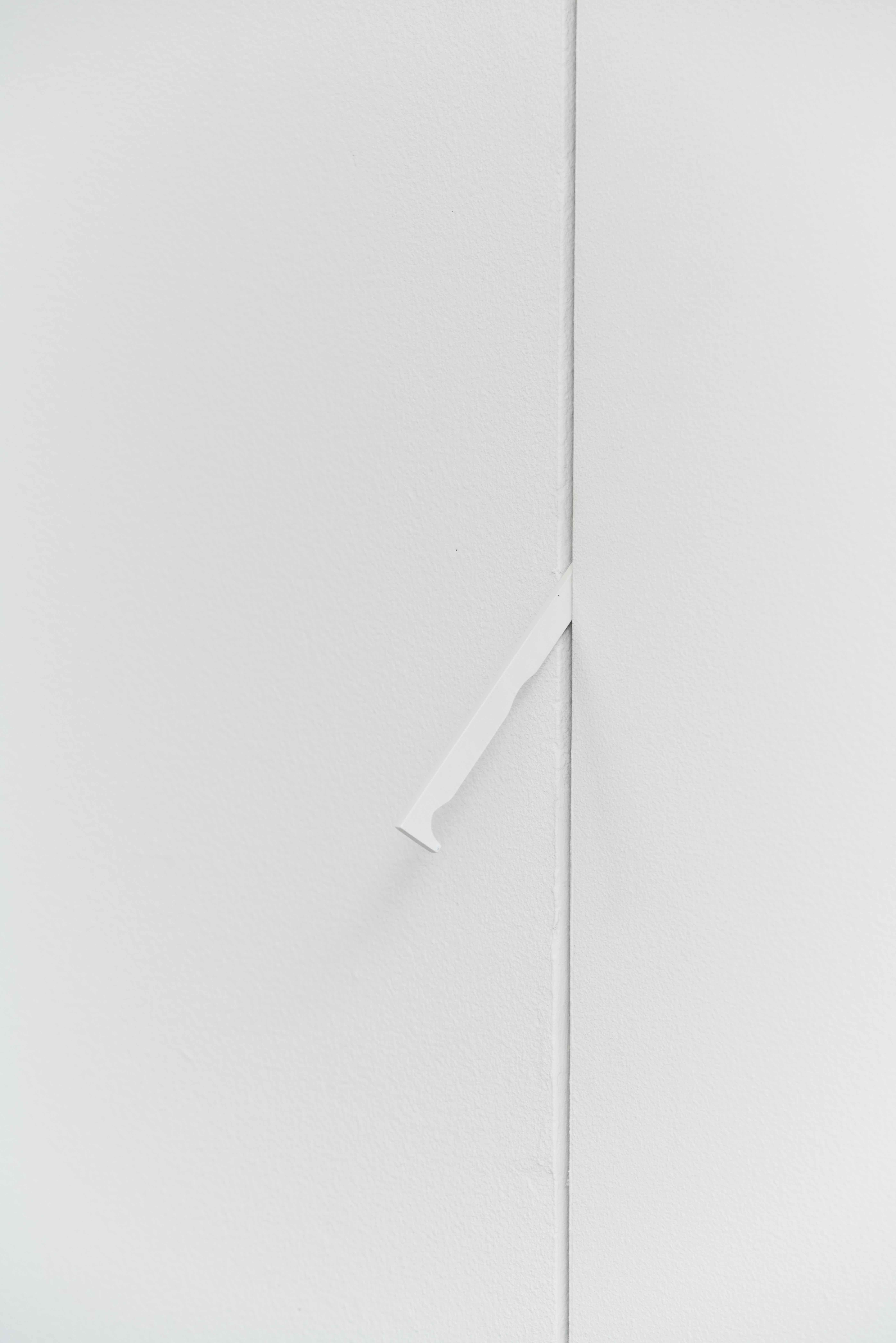

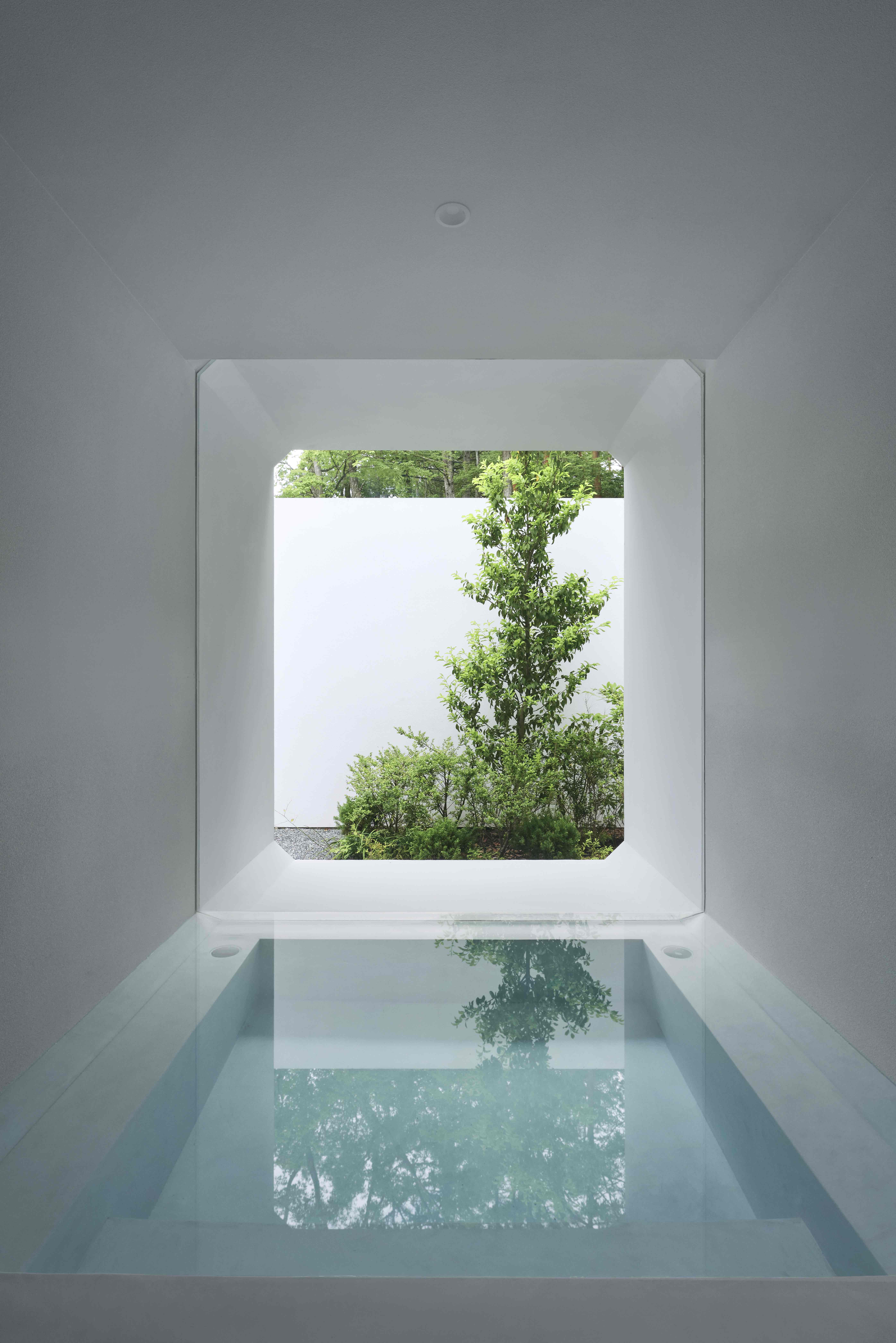

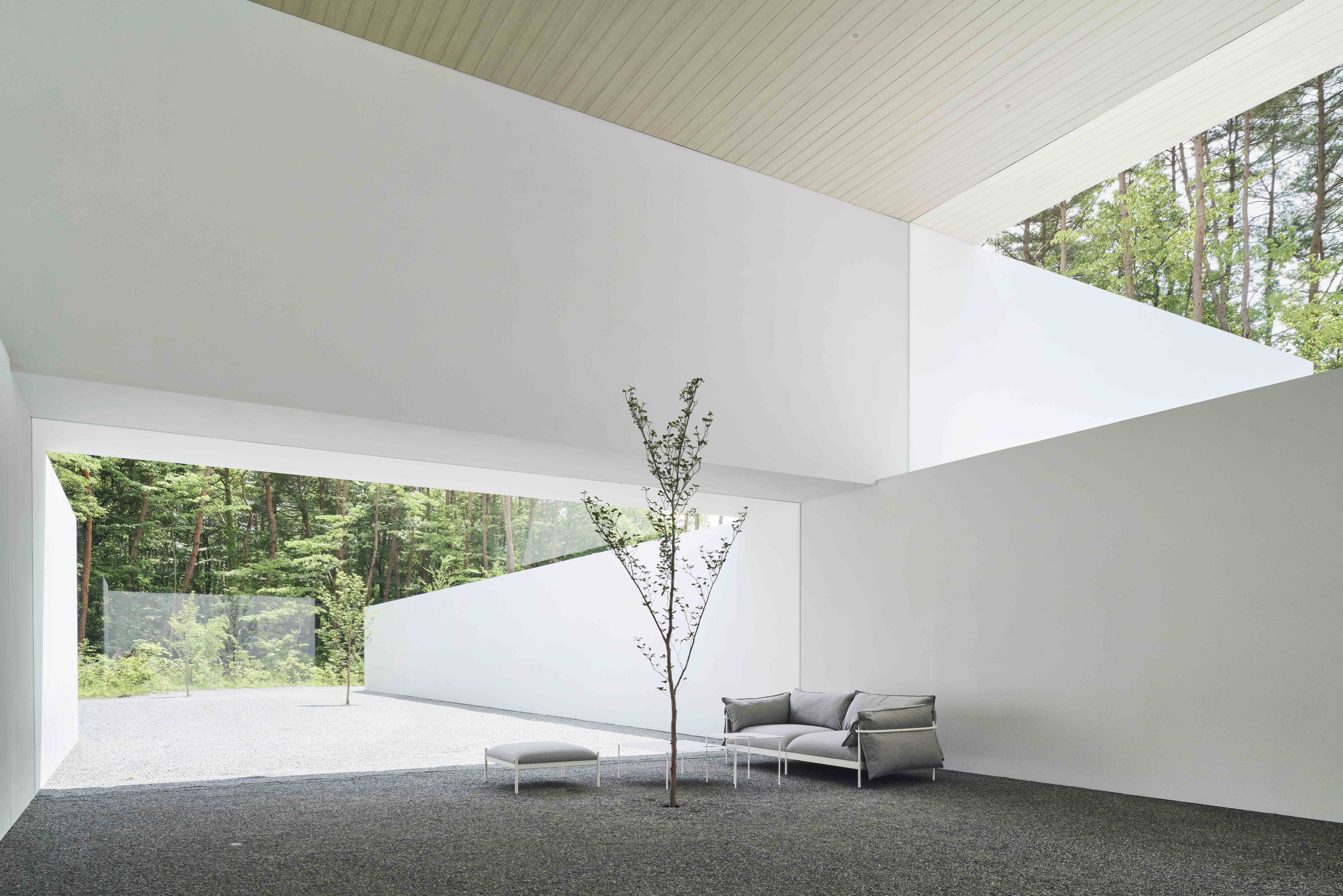

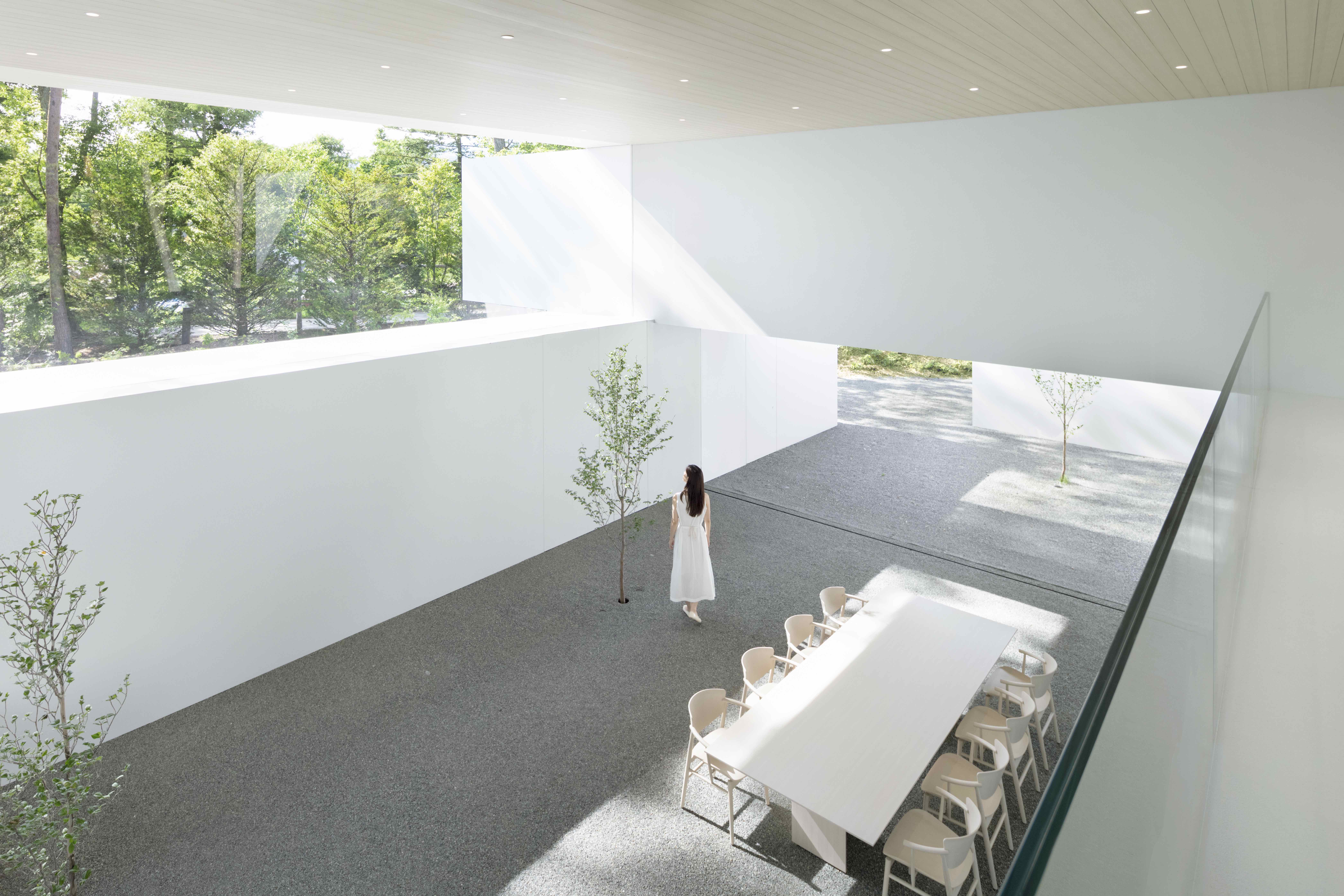

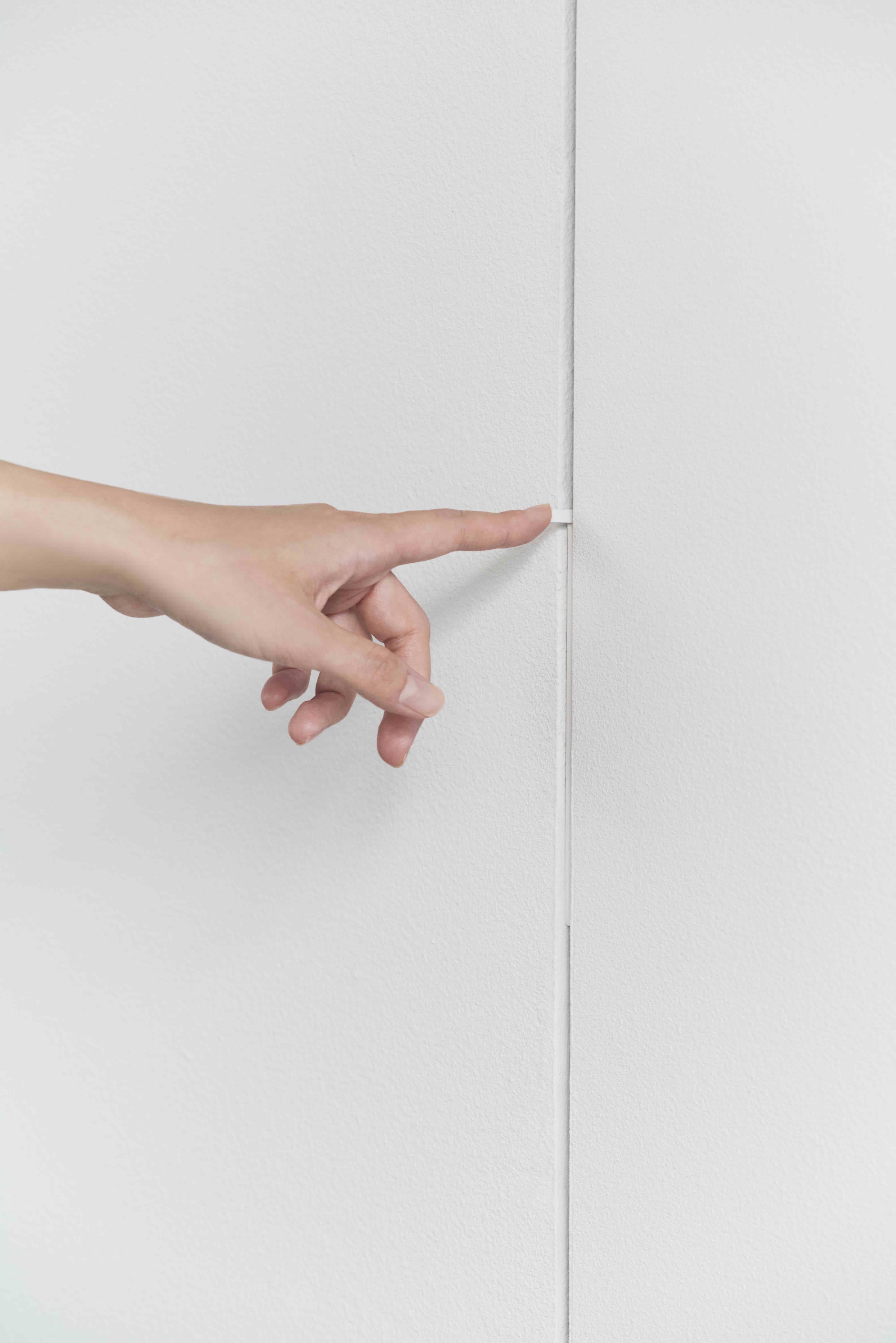

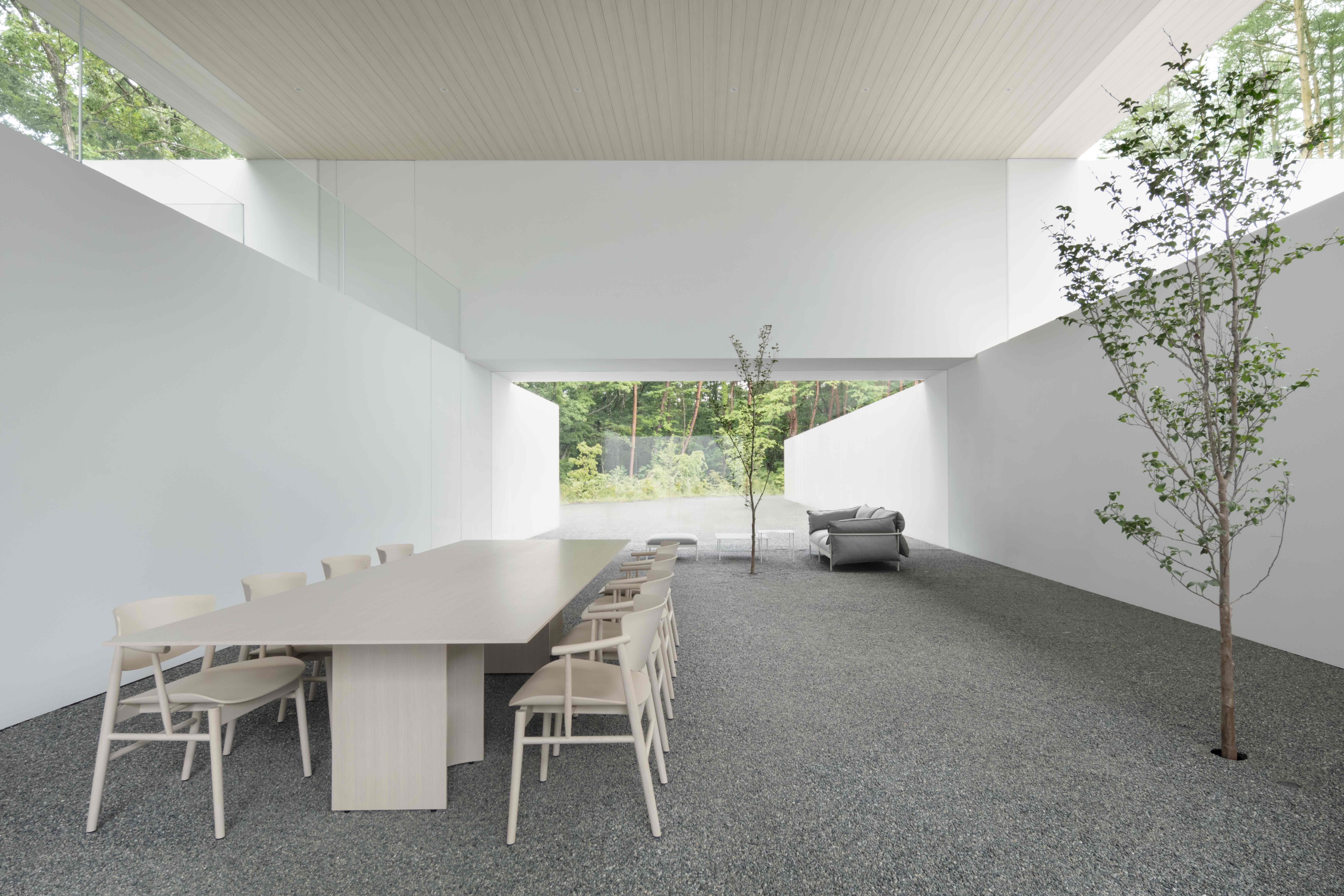

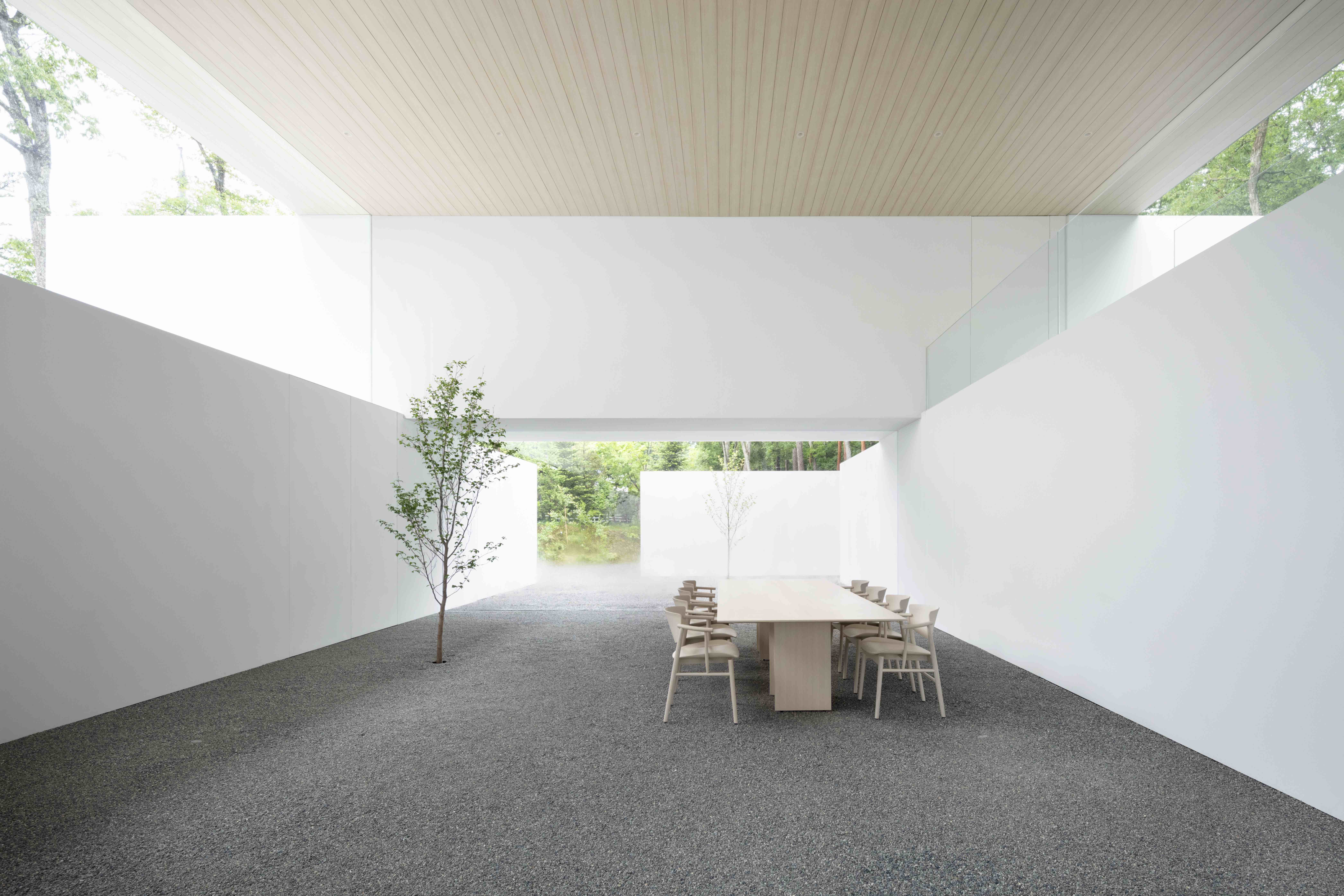

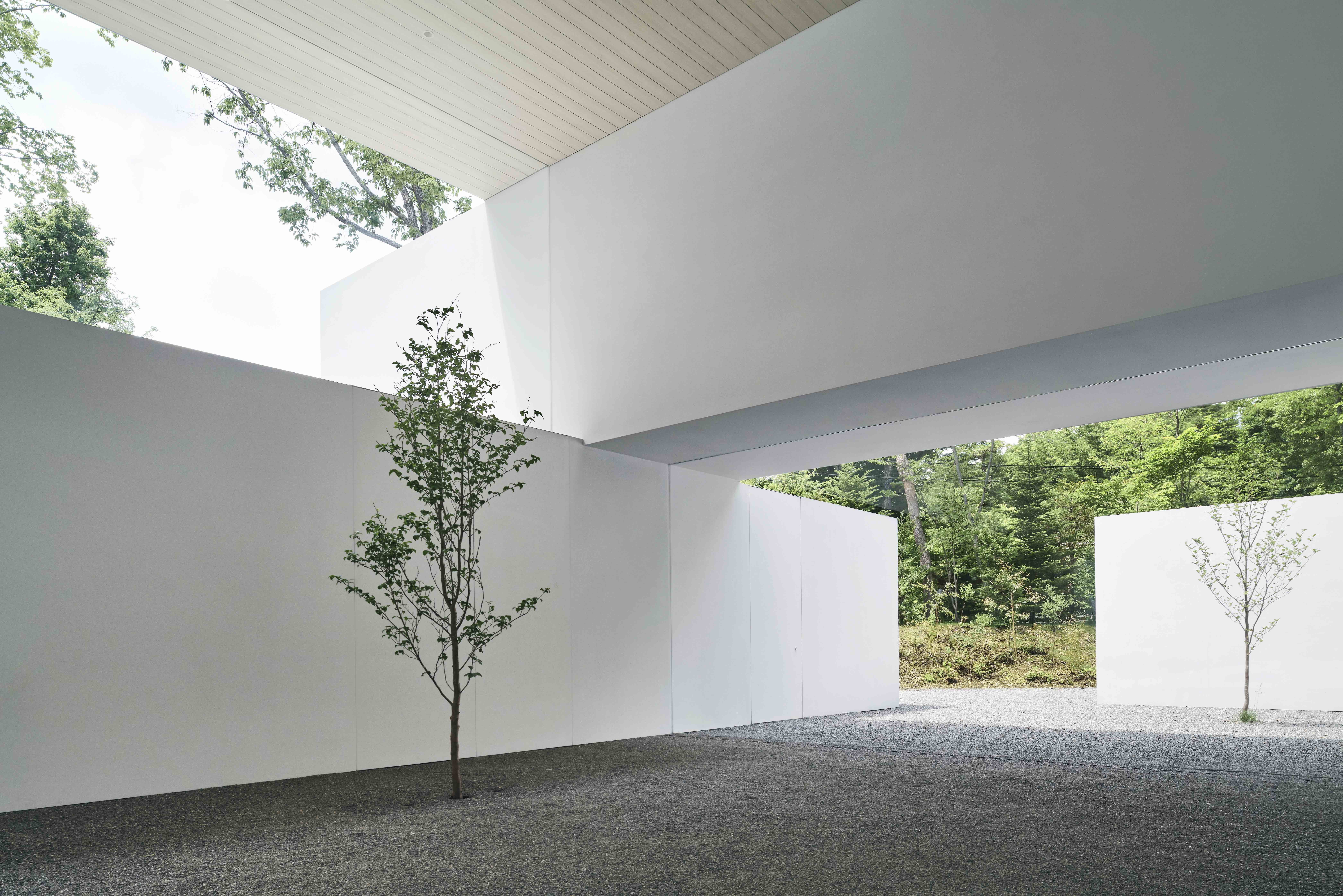

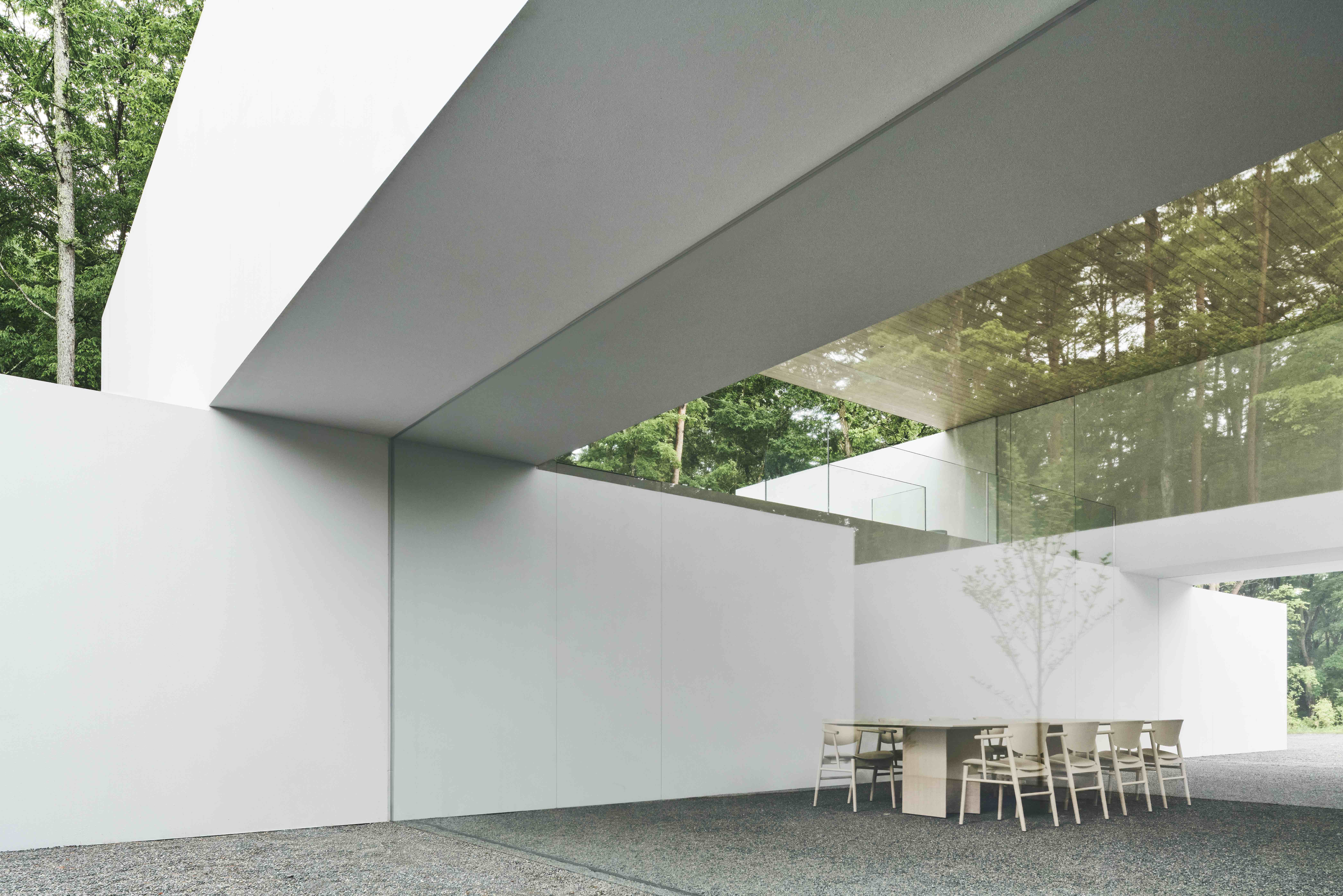

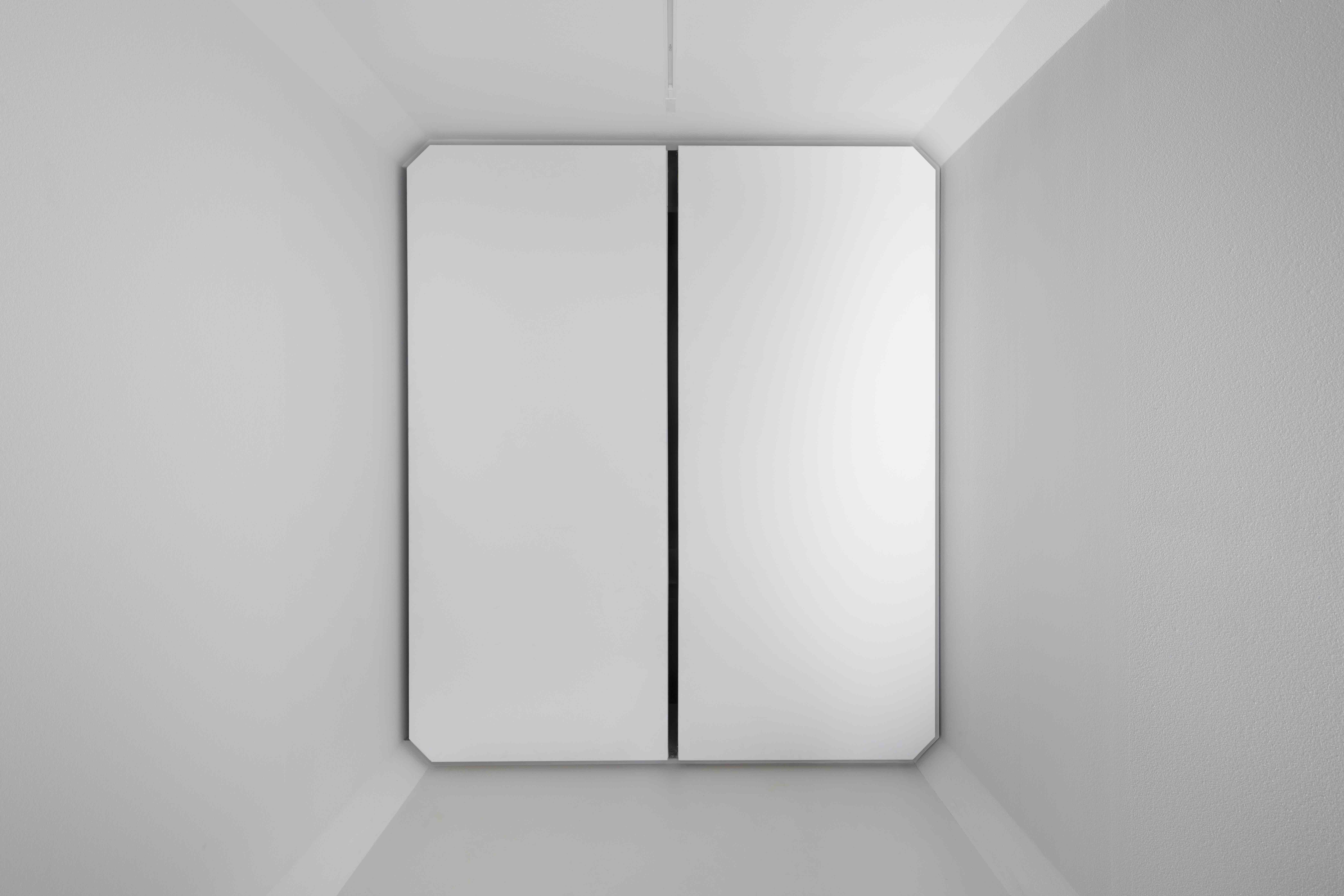

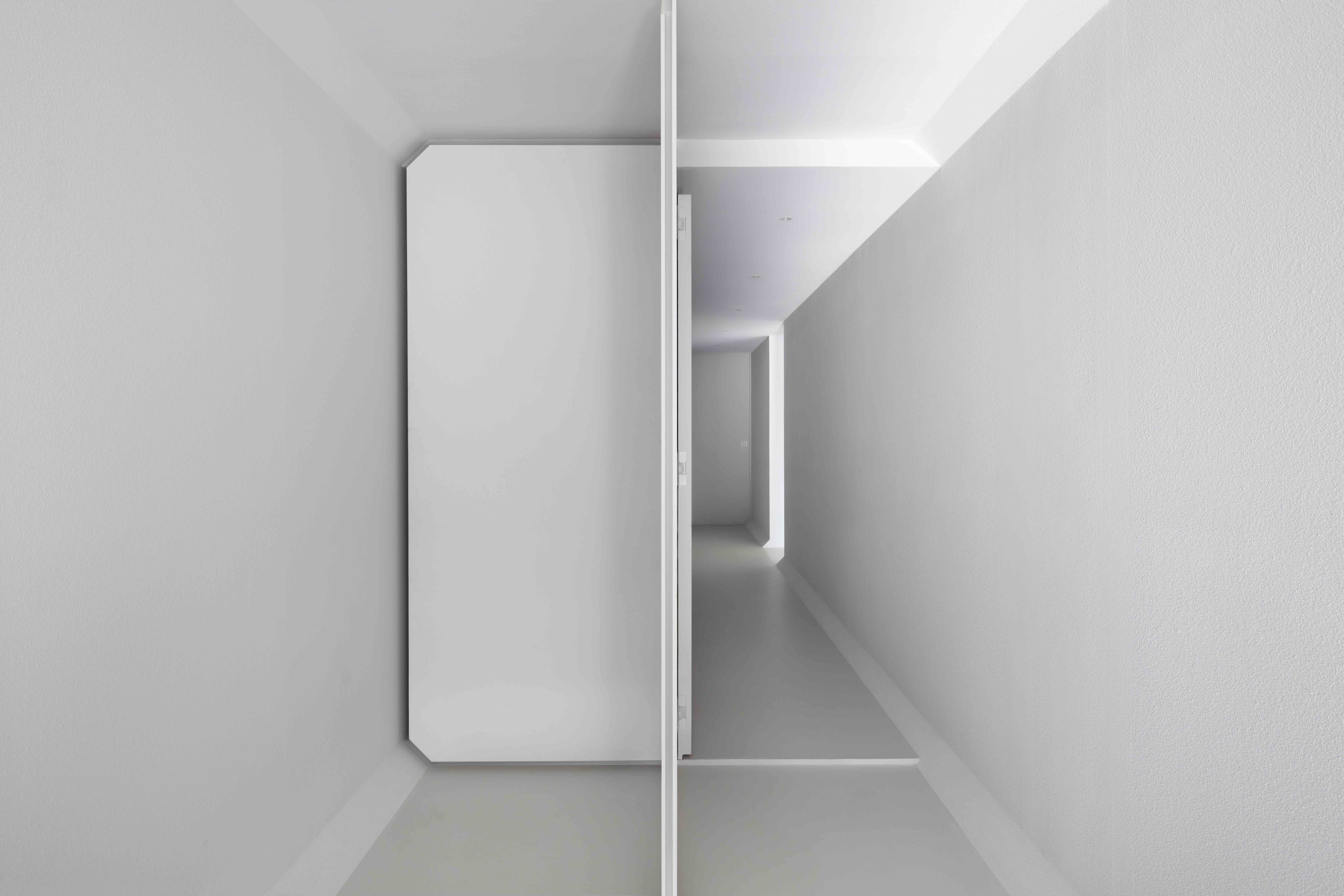

창문은 최대한 금속 프레임 없이 만들고, 쇼지 스크린(shoji screens) 즉, 나무틀에 종이 스크린이 달린 일본 전통 방식의 칸막이와 같은 방식으로 최대 10m 길이의 투명 유리를 고정하는 방식으로 만들어졌습니다. 또한 외부에 사용된 자갈과 식물도 내부에 배치하여 외부 환경을 내부로 끌어들였습니다. 내부에서는 걷기 쉽도록 자갈에 수지를 경화시켜 부드럽게 만들었습니다. 자갈 위에 그냥 레진을 붓는 것이 아니라, 바닥에 레진을 먼저 바르고 그 위에 자갈을 깔아 표면이 광택이 나지 않도록 한것이 특징입니다. 또한 문손잡이를 그대로 설치하면 자칫 밋밋해 보일 수 있어 문과 벽 사이의 작은 틈에 숨겨져 있는 손잡이로 디자인했습니다. 욕조는 수면이 바닥과 일치하도록 바닥에 조각되어 터널 모양의 연속성을 이어갈 수 있도록 디자인했습니다.
이러한 작은 부분까지 신경 쓴 결과, 이 공간은 덜 건축적이지만 오히려 토목 공학 개념과 제품 설계 세부 사항이 결합된 특별한 프로젝트로 남게 되었습니다.
2022.07
Collaborator : Noritaka Ishibayashi | Ryota Maruyama | Daisuke Maeda
Photographer : Daici Ano | Takumi Ota
filming and editing : Toru Shiomi
filming : Takahisa Araki | Masaya Yoshimura
